Haiwell海爲(wéi / wèi)PLC通訊地(dì / de)址代碼及安裝方式

2018-08-26 09:16:05 market 9138

Haiwell（海爲(wéi / wèi)）PLC位元件表

相當于Modbus地(dì / de)址類型0、1，支持Modbus功能碼1、2、5、15

元件	名稱	元件範圍	讀寫屬性	Modbus通訊地(dì / de)址碼		說明
元件	名稱	元件範圍	讀寫屬性	16進制	10進制	說明
X	開關量輸入	X0~X1023	隻讀	0x0000~0x03FF	0~1023
Y	開關量輸出	Y0~Y1023	可讀/寫	0x0600~0x09FF	1536~2559
M	内部繼電器	M0~M12287	可讀/寫	0x0C00~0x3BFF	3072~15359
T	計時器（線圈）	T0~T1023	可讀/寫	0x3C00~0x3FFF	15360~16383
C	計數器（線圈）	C0~C255	可讀/寫	0x4000~0x40FF	16384~16639
SM	系統狀态位	SM0~SM215	可讀部分可寫	0x4200~0x42D7	16896~17111
S	步進繼電器	S0~S2047	可讀/寫	0x7000~0x77FF	28672~30719

Haiwell（海爲(wéi / wèi)）PLC寄存器元件表

相當于Modbus地(dì / de)址類型3、4，支持Modbus功能碼3、4、6、16

元件	名稱	元件範圍	讀寫屬性	Modbus通訊地(dì / de)址碼		說明
元件	名稱	元件範圍	讀寫屬性	16進制	10進制	說明
CR	擴展模塊參數	CR0~CR255	可讀/部分可寫	0x00~0xFF	0~255	Modbus訪問擴展模塊參數時用
AI	模拟量輸入	AI0~AI255	隻讀	0x0000~0x00FF	0~255
AQ	模拟量輸出	AQ0~AQ255	可讀/寫	0x0100~0x01FF	256~511
V	内部寄存器	V0~V14847	可讀/寫	0x0200~0x3BFF	512~15359
TV	計時器（當前值）	TV0~TV1023	可讀/寫	0x3C00~0x3FFF	15360~16383
CV	計數器（當前值）	CV0~CV255	可讀/寫	0x4000~0x40FF	16384~16639	僅CV48~CV79爲(wéi / wèi)32位寄存器
SV	系統寄存器	SV0~SV900	可讀部分可寫	0x4400~0x4784	17408~18308

說明:

● Haiwell（海爲(wéi / wèi)）PLC采用标準Modbus協議（支持RTU和(hé / huò)ASCII格式），能與所有支持Modbus協議的HMI和(hé / huò)組态軟件連接通訊。

● Haiwell（海爲(wéi / wèi)）PLC的Modbus地(dì / de)址号從0開始，有些HMI或組态軟件則從1開始，如果HMI或組态軟件的Modbus地(dì / de)址從0開始則直接使用通訊地(dì / de)址，如M0爲(wéi / wèi)0x3072，V0爲(wéi / wèi)4x0512；如果HMI或組态軟件的Modbus地(dì / de)址從1開始則需将元件地(dì / de)址号加1，如M0爲(wéi / wèi)0x3073[3072+1]，V0爲(wéi / wèi)4x0513[512+1]。地(dì / de)址的首位是Modbus協議的元件類型（0/1爲(wéi / wèi)位元件，3/4爲(wéi / wèi)寄存器元件，類型0/4表示可讀寫，類型1/3表示隻讀）後面的其餘數位才是元件地(dì / de)址号。

Haiwell（海爲(wéi / wèi)）PLC 通訊地(dì / de)址設定

方法一(yī / yì ／yí)：通過PLC上的編碼開關修改。右圖爲(wéi / wèi)用于設定PLC地(dì / de)址的4位編碼開關示意圖，上面爲(wéi / wèi)ON，下面爲(wéi / wèi)OFF，圖中黑色部分表示編碼開關的位置，撥到ON時表示該位爲(wéi / wèi)1，撥到OFF時表示該位爲(wéi / wèi)0，反映到PLC地(dì / de)址時用二進制表示：第1位表示二進制的第1位（b0），第4位表示二進制的第4位（b3），由此，4位編碼開關可用于表示二進制的數從0000 ~ 1111，把二進制數轉化爲(wéi / wèi)十進制數後即爲(wéi / wèi)PLC地(dì / de)址。

方法二：通過編程軟件的界面修改。在菜單欄中“PLC”下選擇“設置PLC參數”，然後勾選“使用PLC軟地(dì / de)址”。

方法三：帶以太網接口PLC，缺省IP地(dì / de)址爲(wéi / wèi)：192.168.1.111。硬件DIP撥碼開關地(dì / de)址設置範圍1-15，缺省地(dì / de)址爲(wéi / wèi)1。如需設置更大地(dì / de)址範圍，可将PLC聯機後在編程軟件菜單欄-PLC-設置PLC參數-勾選使用軟地(dì / de)址，範圍1-254（軟地(dì / de)址較硬件撥碼地(dì / de)址具有優先級）。

Haiwell（海爲(wéi / wèi)）PLC安裝方式 Haiwell海爲(wéi / wèi)PLC安裝

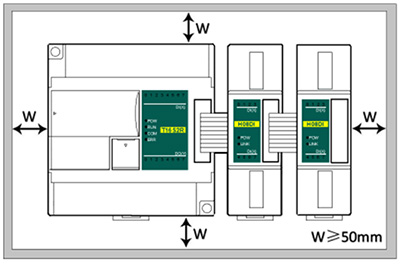

請将産品安裝在封閉式配電箱内，其四周應與箱體内壁保持一(yī / yì ／yí)定的空間（如右圖所示），以确保PLC能良好地(dì / de)散熱。

導軌安裝方式：使用标準35mm導軌。

镙絲安裝方式：每台主機或擴展模塊均有兩個螺絲定位孔，其孔徑爲(wéi / wèi)4.5mm，定位孔的位置及間距請參考産品外型尺寸圖。

不管用何種安裝方式，爲(wéi / wèi)确保PLC能良好地(dì / de)散熱，請勿将PLC安裝在櫃内靠近櫃壁底部和(hé / huò)上部的位置，同時請勿垂直安裝PLC。

擴展模塊的連接方法

擴展模塊與主機或者擴展模塊與擴展模塊之間使用總線方式連接，每一(yī / yì ／yí)個擴展模塊在出廠時均配有一(yī / yì ／yí)根模塊擴展連接線。

連接方法：翻開其上一(yī / yì ／yí)個模塊（主機或擴展模塊）右側擴展接口，将擴展連接線插入到擴展接口中，插牢後将擴展接口的小翻蓋按下使其複位，此模塊右側的擴展接口作爲(wéi / wèi)下一(yī / yì ／yí)個擴展用。如此依次連接所有擴展模塊。
