Haiwell（海爲(wéi / wèi)）物聯終端與維控串口透傳教程

2020-06-12 14:50:35 market 1613

1. 物聯終端與維控PLC串口通訊

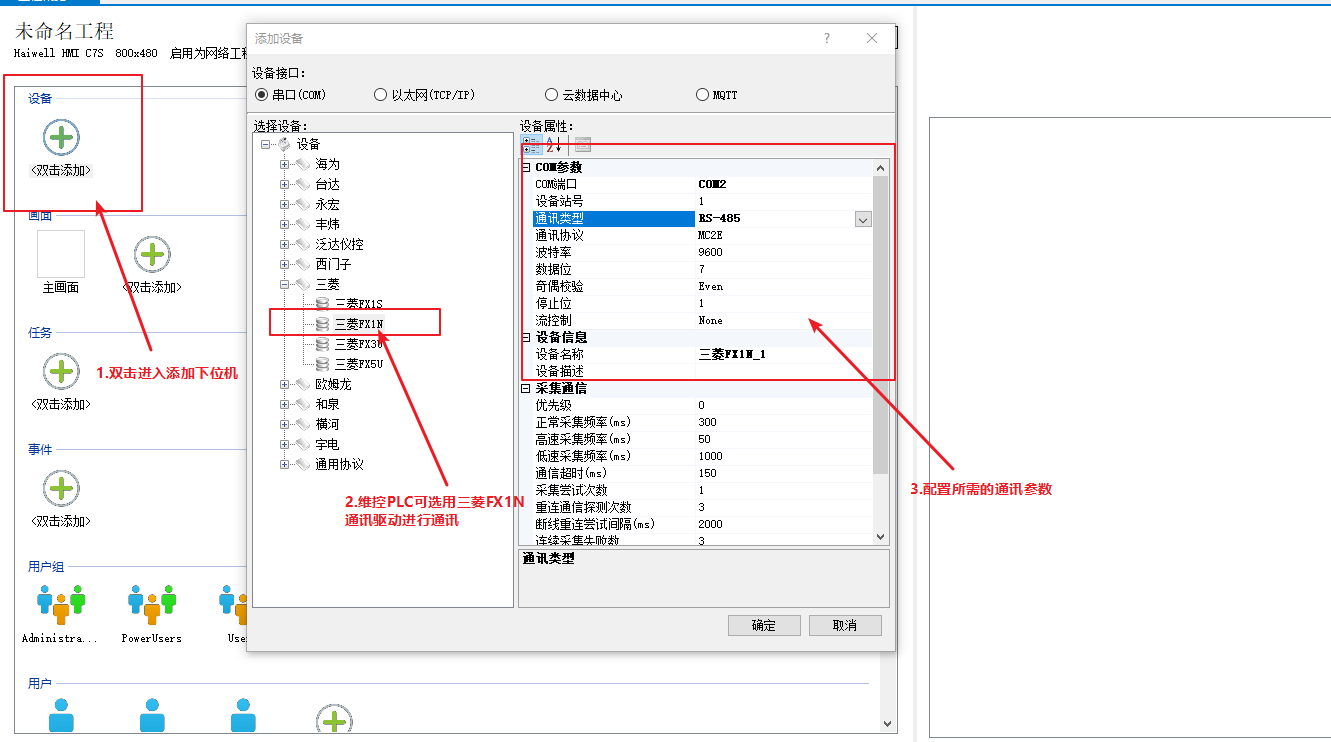

打開組态工程，并先建立維控串口驅動，并填上對應的維控PLC（使用三菱FX1N通訊驅動）實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

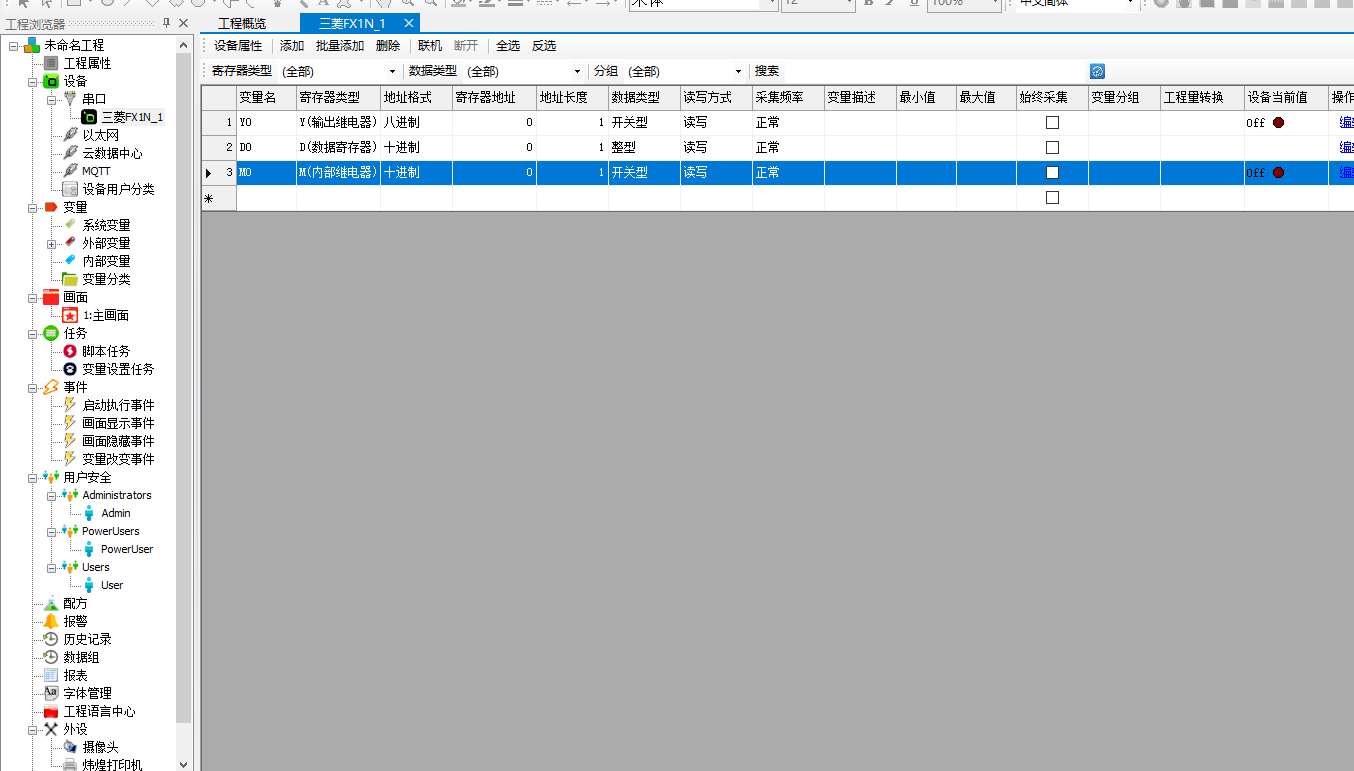

點擊添加變量，建立一(yī / yì ／yí)個Y0,D0和(hé / huò)M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元


點擊設備管理器-并選擇對應的物聯設備下載工程

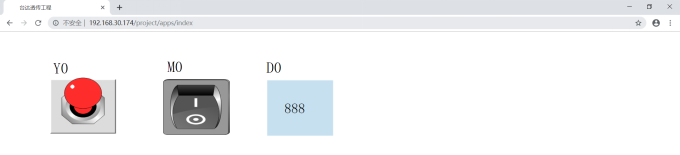

谷歌浏覽打開訪問查看當前Hmi-并操作它（确保跟物聯終端與PLC通訊上）


2. 物聯終端與維控PLC透傳

在組态軟件工具裏的打開數據透傳工具


輸入賬号密碼-登入雲賬戶

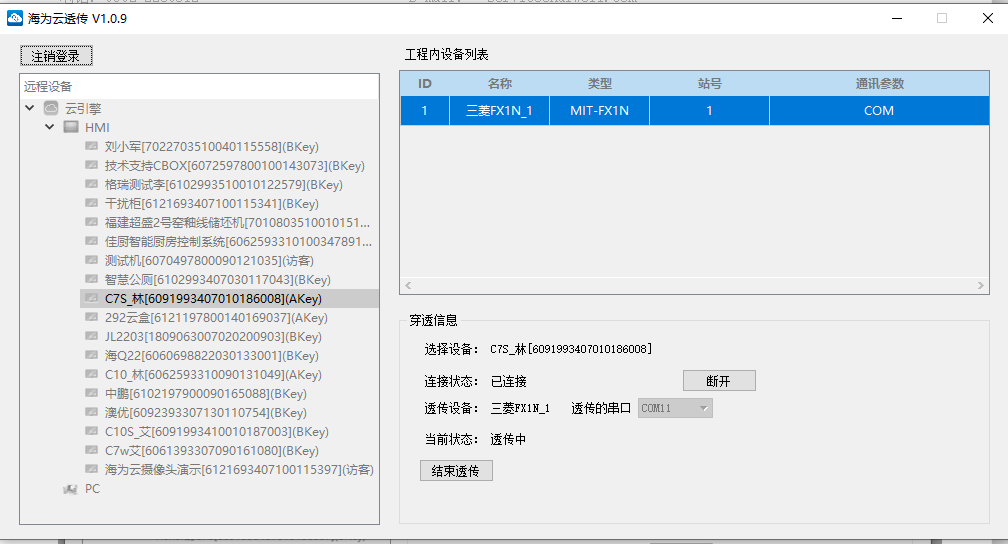

選中對應的物聯設備-并連接設備


點擊對應的下位機設備，并點擊下方的開始透傳；


連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

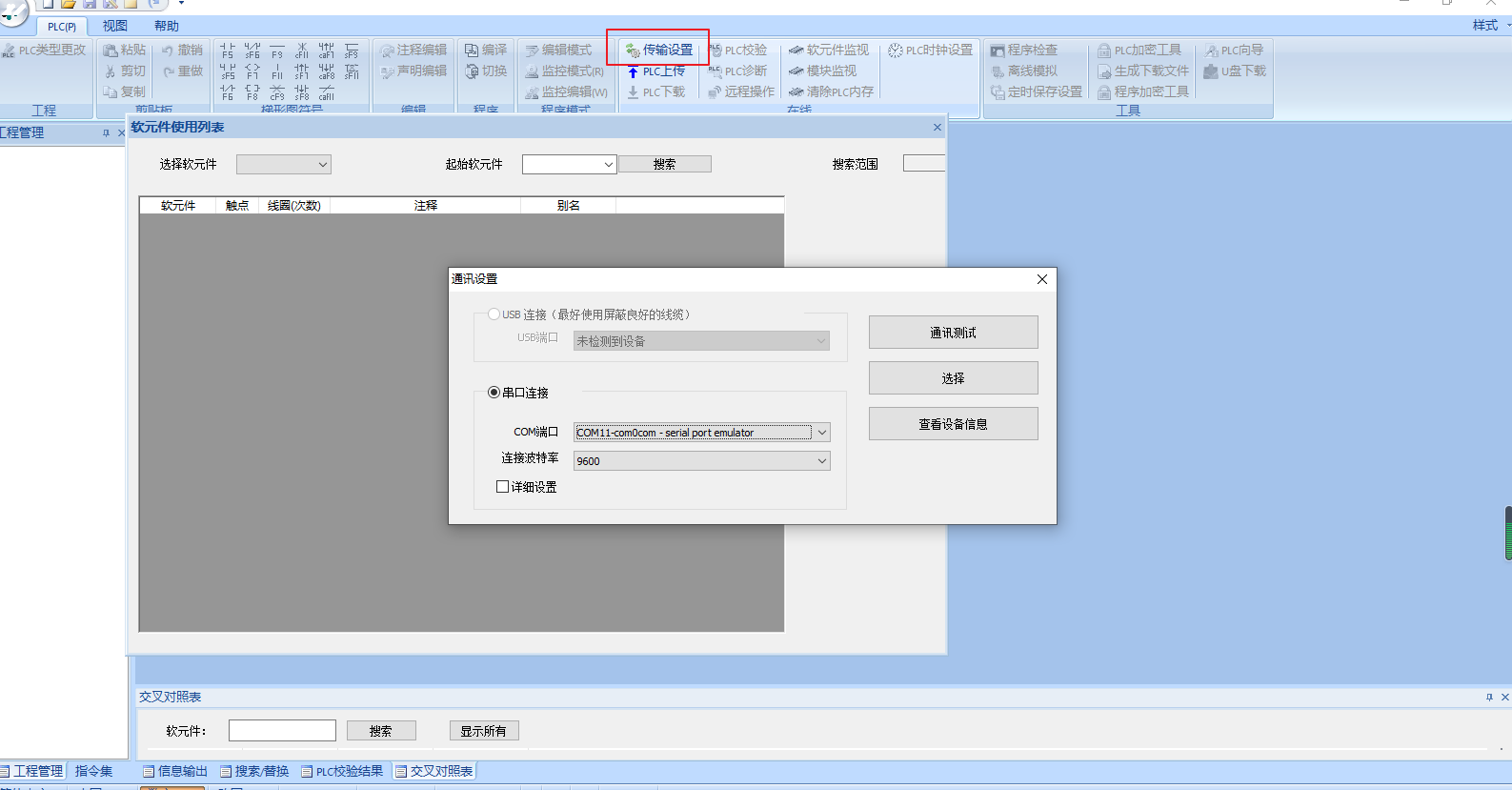

打開維控PLC編程軟件-傳輸設置

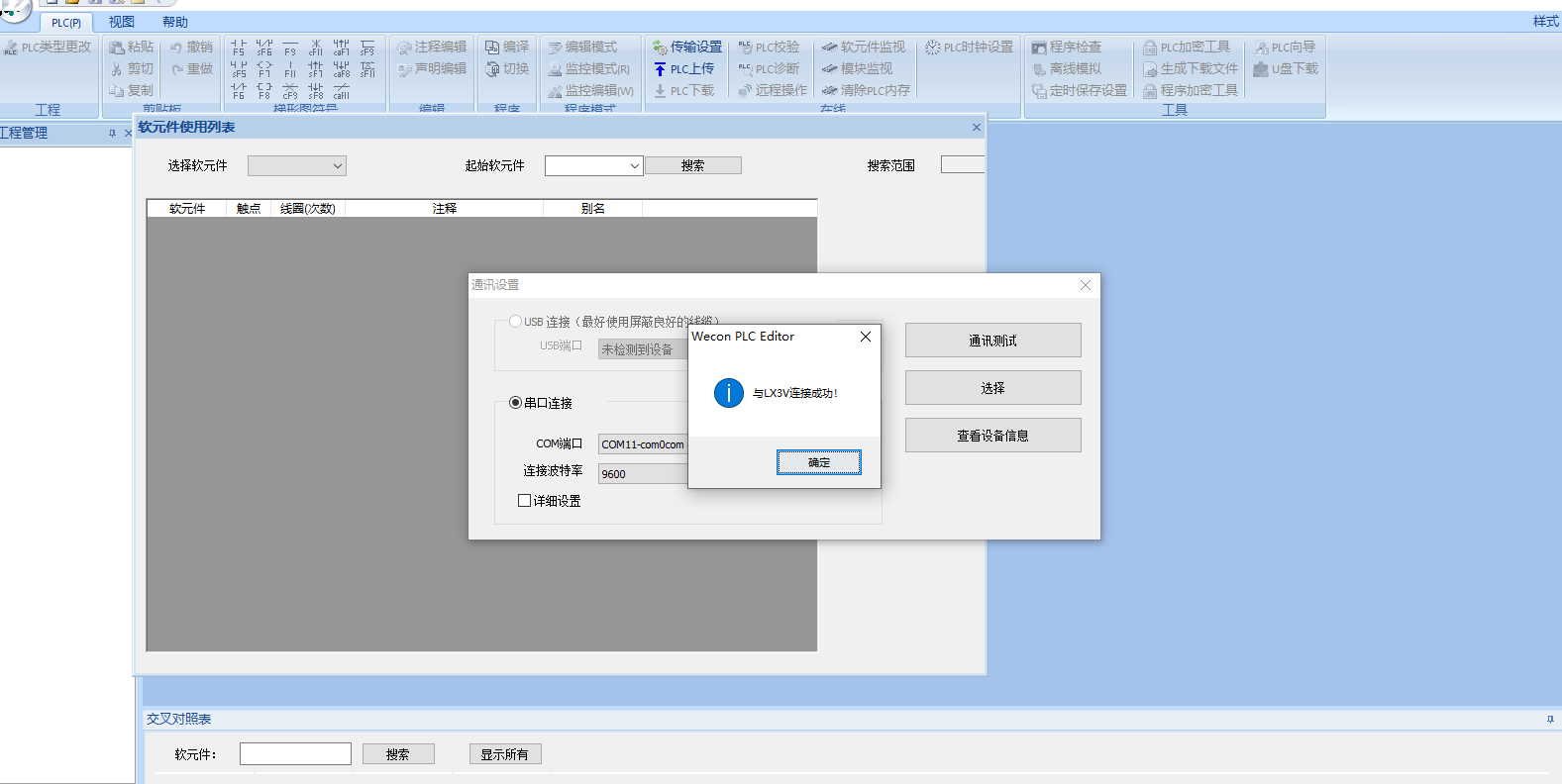

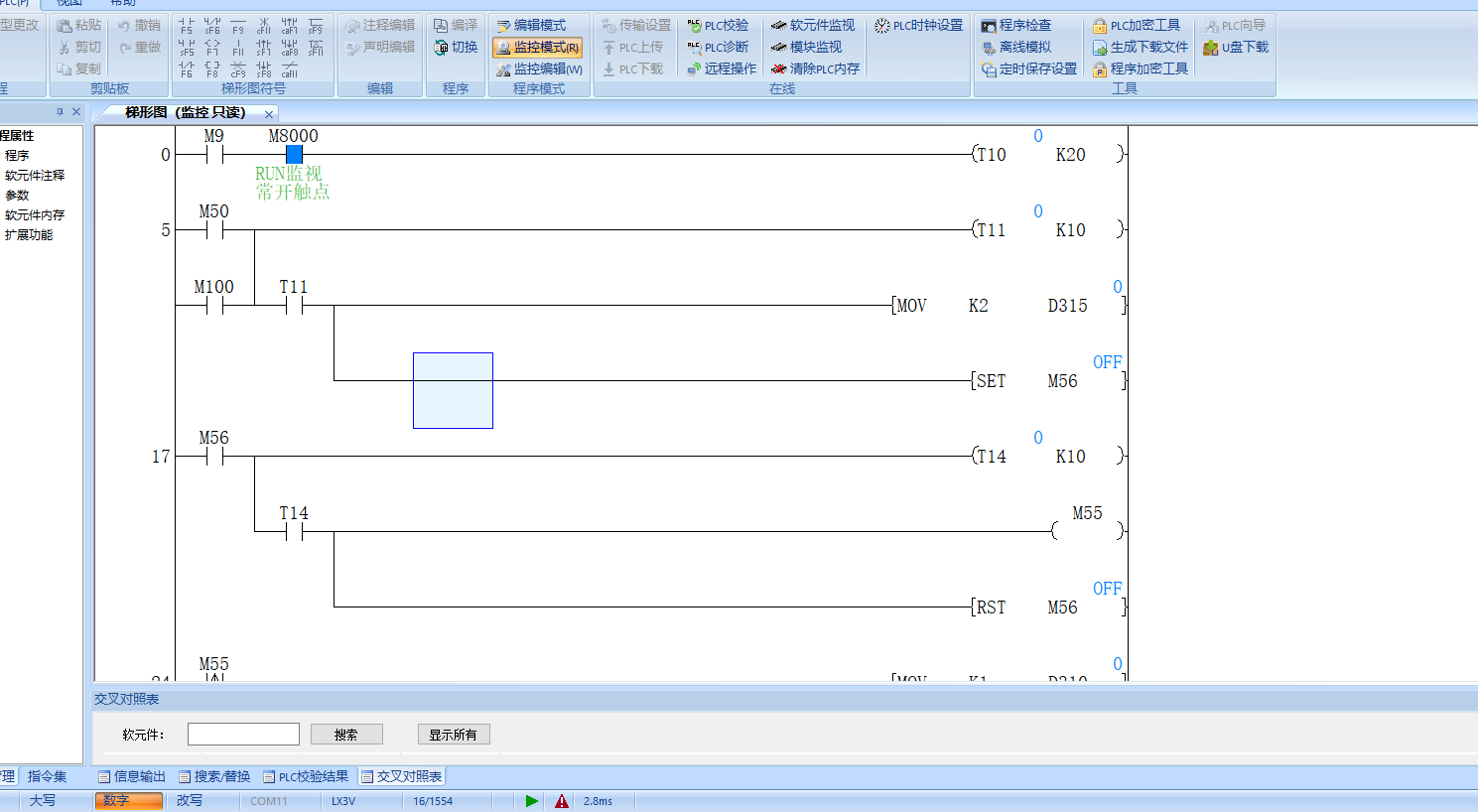

提示連接成功之後，既可進行上下載PLC程序及在線監視。

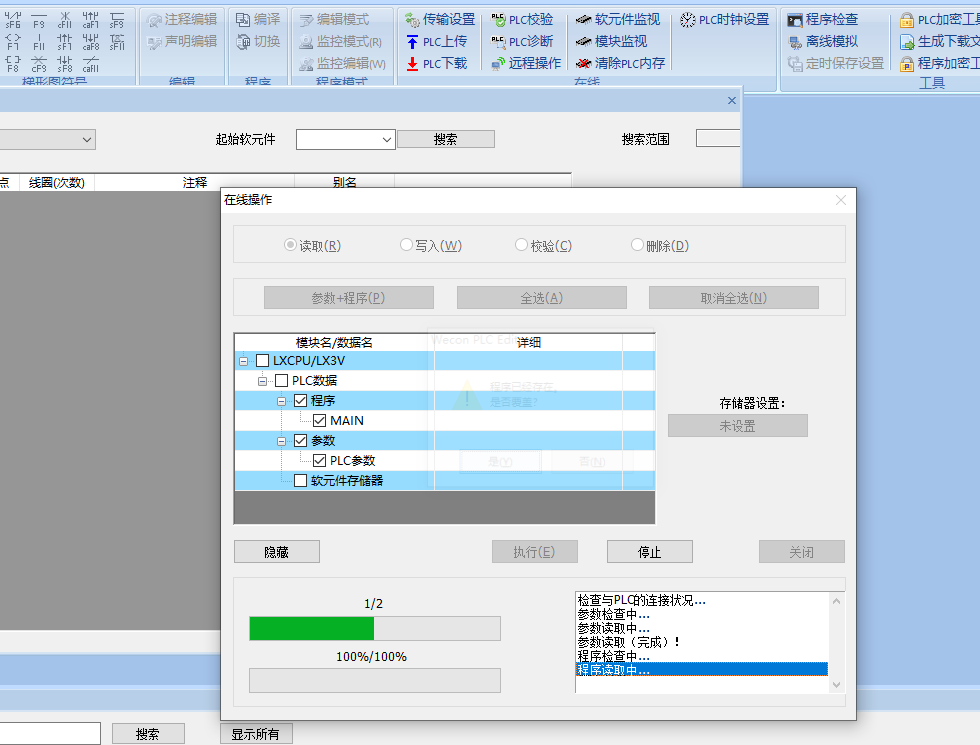

根據實際需求去上下載PLC程序或者維控PLC；
