一(yī / yì ／yí)、關鍵字：異地(dì / de)控制 海爲(wéi / wèi)PLC 多網絡通訊
二、控制要(yào / yāo)求：用10台文本TP300與一(yī / yì ／yí)台海爲(wéi / wèi)PLC進行聯網通訊。
三、控制說明：
一(yī / yì ／yí)般情況是文本作爲(wéi / wèi)主機，PLC作爲(wéi / wèi)從機，PLC作爲(wéi / wèi)從機時不需要(yào / yāo)寫任何通訊部分程序的，文本直接訪問PLC的數據地(dì / de)址即可。因此一(yī / yì ／yí)台海爲(wéi / wèi)PLC和(hé / huò)10個海爲(wéi / wèi)文本屏通訊，就需要(yào / yāo)10個通訊口，才能進行通訊，這在理論上是可以實現的，但是在實際應用中，由于硬件要(yào / yāo)求，實際上是達不到，而且成本比較大，那麽是否有一(yī / yì ／yí)種方法隻利用一(yī / yì ／yí)個通訊口就可以和(hé / huò)多台的文本進行通訊呢？
答案是肯定的‘方法是：1台PLC必須作爲(wéi / wèi)主機，10台TP300文本作爲(wéi / wèi)從機，在文本編輯軟件中選擇“Modbus Server”協議，10台文本的局号分别設爲(wéi / wèi)1~10。那麽PLC作爲(wéi / wèi)主機就需要(yào / yāo)編寫通訊部分程序。文本上的數據顯示，用MODW寫指令把PLC數據送到文本顯示，文本上設定的數據，要(yào / yāo)傳送到PLC，用MODR讀指令把文本上數據送到PLC。

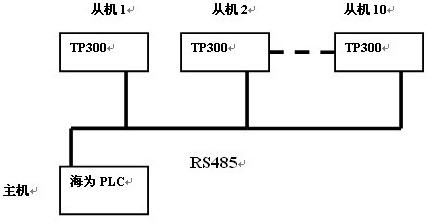

四、聯網圖

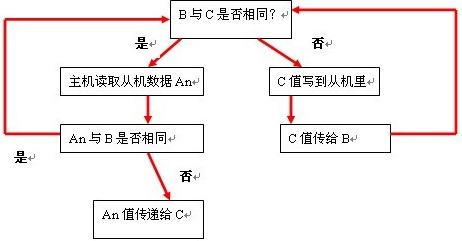

五、程序難點控制說明及其流程圖：
通訊的程序難點說明：當任意一(yī / yì ／yí)台從機設定的某個寄存器V的值發生變化，剩下的從機的寄存器V的數值也要(yào / yāo)跟着變化， 例如從機1寄存器V0的值發生變化，那麽其他從機V0的值也要(yào / yāo)跟着變化。如從機1至從機10的讀回來當前值爲(wéi / wèi)An，(N爲(wéi / wèi)從機号地(dì / de)址)例如A1表示從機1讀回來的當前值。B爲(wéi / wèi)前一(yī / yì ／yí)次值，C爲(wéi / wèi)主機寫入從機的當前值。

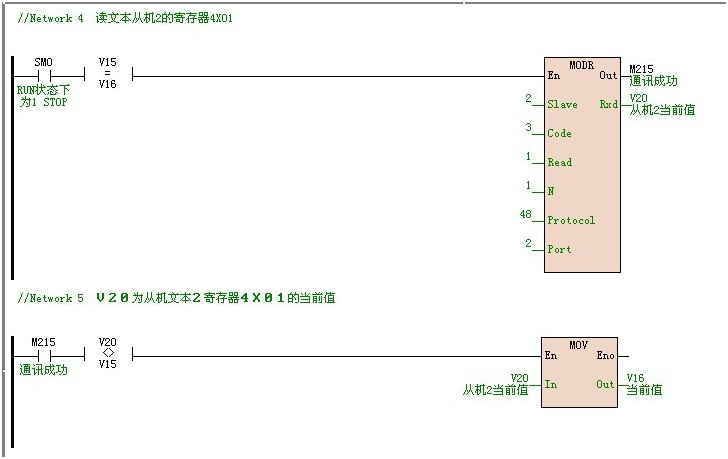

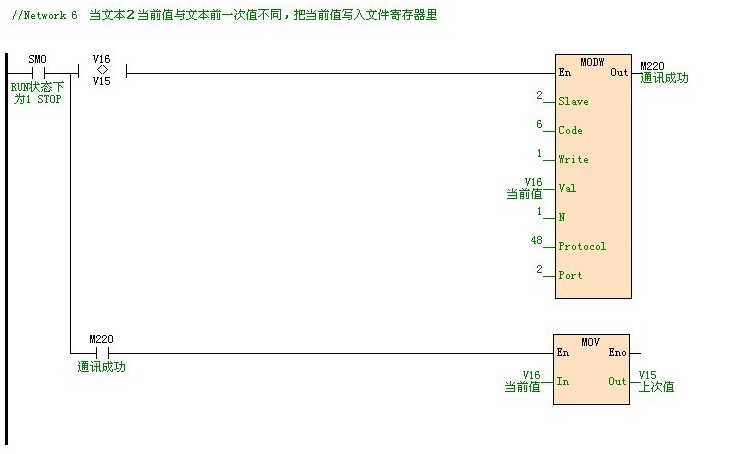

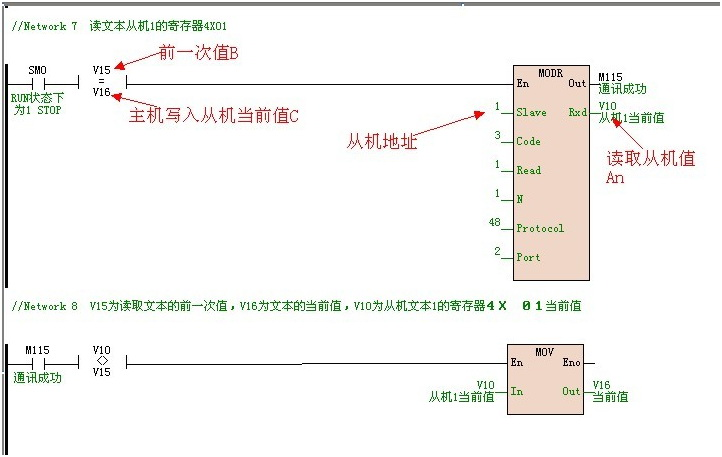

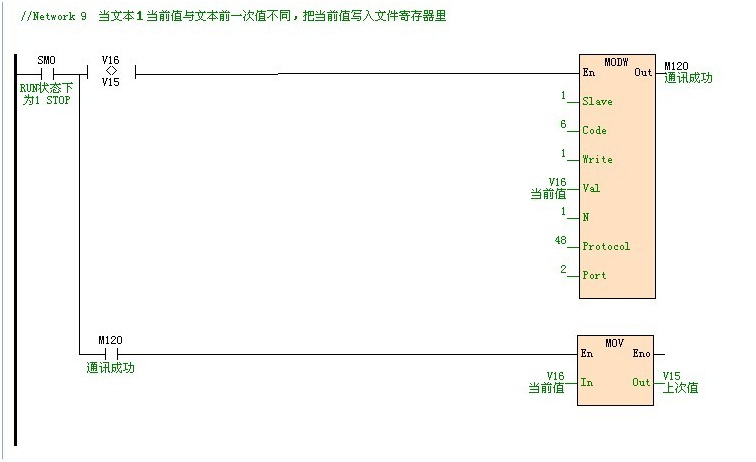

六、程序難點控制的梯形圖及其說明：
設備：1台海爲(wéi / wèi)PLC，HW-S16ZS220R,2台文本TP300

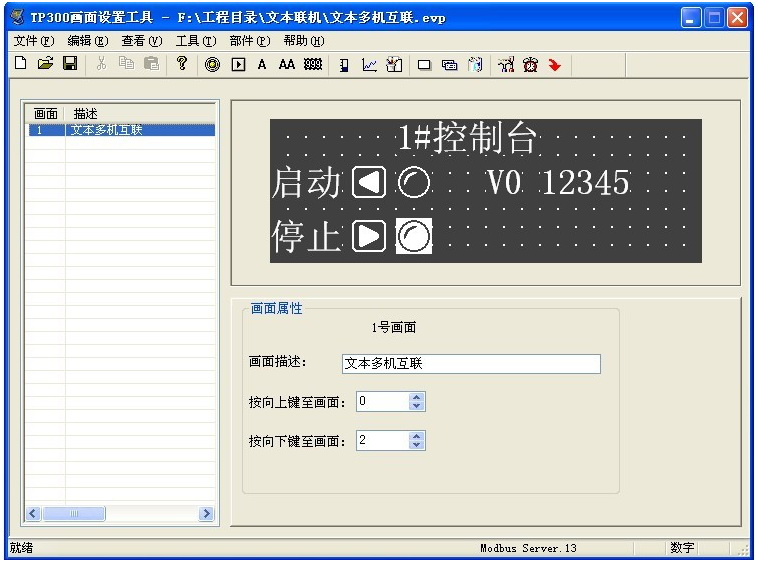

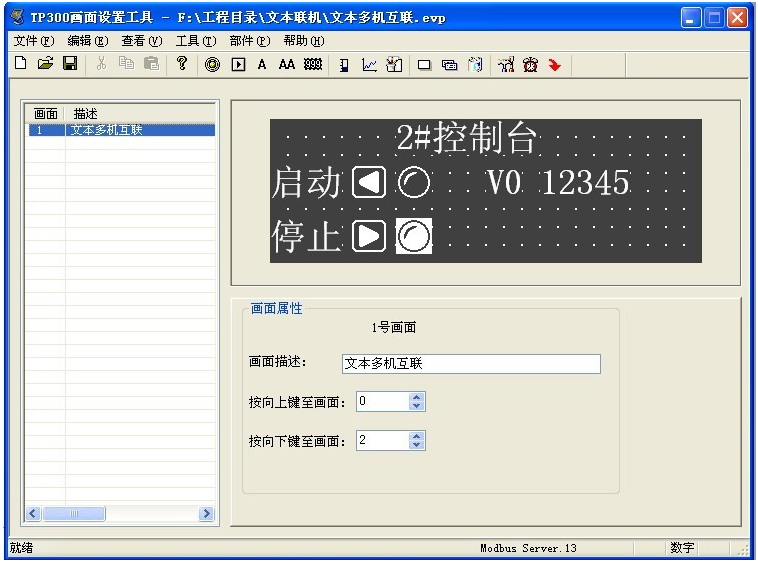

七、文本控制畫面
八、總結
使用海爲(wéi / wèi)PLC和(hé / huò)海爲(wéi / wèi)文本TP300的Modbus Server的功能，利用海爲(wéi / wèi)便捷的通訊指令，輕易實現N台文本與一(yī / yì ／yí)台海爲(wéi / wèi)PLC聯網通訊，節省成本，提高經濟效益。如果對通訊實時性要(yào / yāo)求比較高，可以給PLC擴展一(yī / yì ／yí)個通口，每個通訊口與N/2台文本進行通訊，通訊實時性就有保證了(le／liǎo)。
