作者：海爲(wéi / wèi)試用客戶 高工
編輯簡介：本文介紹一(yī / yì ／yí)個以海爲(wéi / wèi)S16M0T系列 PLC 爲(wéi / wèi)控制系統在自動送料線中的應用，描述了(le／liǎo)控制要(yào / yāo)求及安裝、調試的基本情況及注意事項，并給出部分現場照片和(hé / huò)PLC程序。海爲(wéi / wèi)S16M0T 型号的PLC 是集開關量、模拟量、輸入輸出脈沖爲(wéi / wèi)一(yī / yì ／yí)體的性價比高的一(yī / yì ／yí)款可編程控制器。我司用于包裝線其中的自動電線上料機上，便于以後修改和(hé / huò)完善，采用步進電機和(hé / huò)變頻器控制。
控制要(yào / yāo)求：啓動送電線輸送線X0，人工把包紮好的電線放入輸送線3，滿料X6感應後延時停止；輸送線1首先準備好接料（X2感應即停止），當X4入口未感應時輸送線2啓動，輸送線2運行直至X4感應後停止（X3感應即停止）；輸送線1在X4感應後啓動，步進1格（X2感應即停止），直至物料到出口X5有感應後停止；包裝總線發出指令X1要(yào / yāo)料信号，輸送線1前進1格，把X5感應到的物料放到總包裝線上，輸出完成信号Y1。
電氣繪圖：根據要(yào / yāo)求，我們選用了(le／liǎo)3個對射型光電開關和(hé / huò)2個光纖傳感器。用CAD繪出了(le／liǎo)電氣控制原理圖和(hé / huò)PLC接線圖：
圖1 電氣控制原理圖

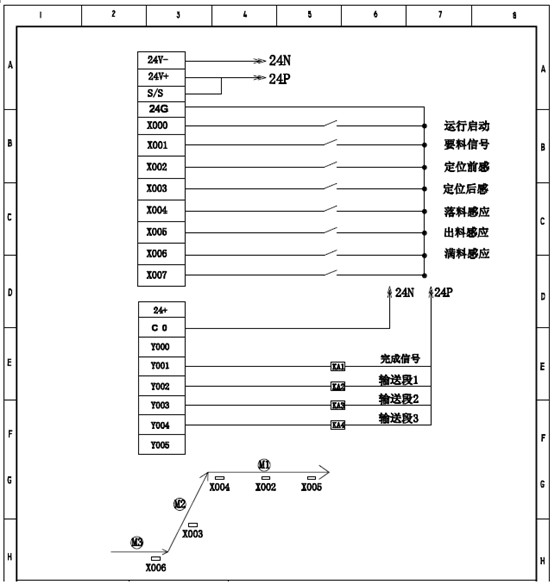

圖2 PLC接線圖及工藝示意圖
程序編制：根據設備工藝要(yào / yāo)求和(hé / huò)電氣原理圖來設計PLC 程序。海爲(wéi / wèi)公司爲(wéi / wèi)了(le／liǎo)用戶更好的應用PLC，還是做了(le／liǎo)大量的程序示例。海爲(wéi / wèi)的編輯軟件用着也挺好用，一(yī / yì ／yí)下子就習慣了(le／liǎo)（附部分程序）。

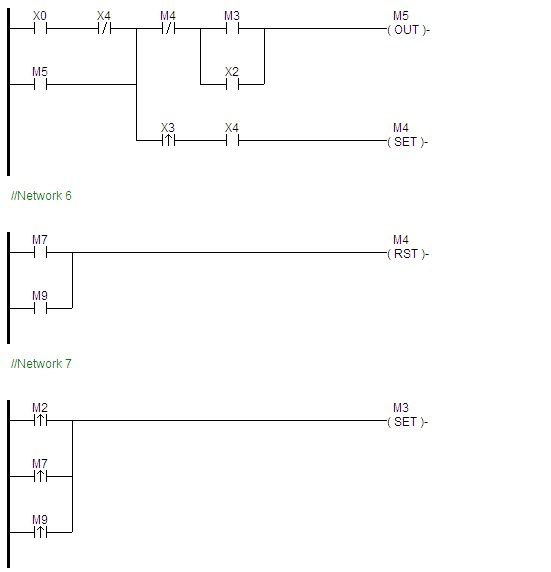

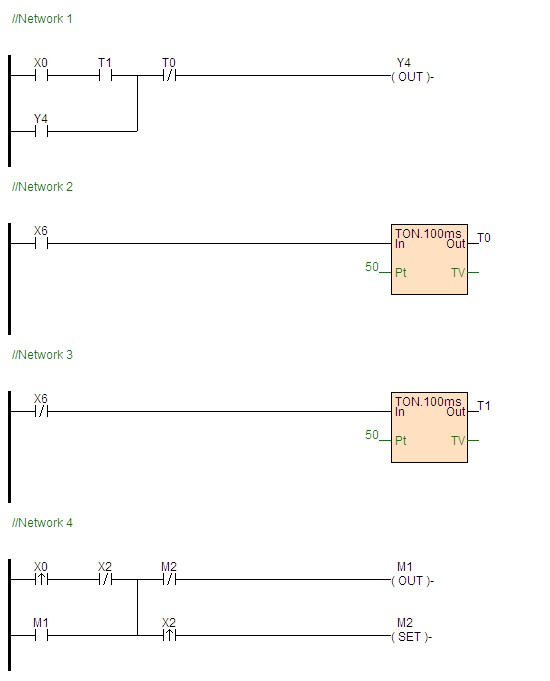

圖3 部分程序圖
安裝配線：由于剛開始是驗證機械機構是否可行，配線有些倉促，沒打線号很快就配好了(le／liǎo)，我拍了(le／liǎo)照片：
圖4 控制櫃圖
圖5 包裝線局部圖
運行調試：輸完了(le／liǎo)程序，開始運行。動作都在預期中，程序沒做改動，機械部分運行還算不錯，以後稍加改動就可以了(le／liǎo)（還特意拍了(le／liǎo)視頻給客戶看）。
個人體會：目前，PLC市場用進口的比較多，沒想到國産PLC海爲(wéi / wèi)做的這麽好，身爲(wéi / wèi)國人，真應該抛去固有的觀念，爲(wéi / wèi)我們的中國夢而支持國有品牌了(le／liǎo)。
