一(yī / yì ／yí)、闆框式過濾機由于結構簡單，過濾面積大，在化工、環保行業中是一(yī / yì ／yí)種使用廣泛的懸濁液過濾設備。
圖1：闆框式過濾機組
二、闆框過濾機的工作原理：
第一(yī / yì ／yí)步：按下壓緊按鈕，油泵啓動，高壓電磁閥打開，壓緊電磁閥打開，油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸，前推油缸把一(yī / yì ／yí)片片濾闆壓緊，通過電接點壓力表檢測壓力達到設定上限值，關閉壓緊電磁閥、高壓電磁閥，關閉油泵，進入保壓狀态。
随着濾液中液體的不斷濾掉和(hé / huò)壓力油缸在高壓下的緩慢洩露，濾闆所受壓力緩慢降低，達到設定下限值時自動啓動油泵，高壓電磁閥打開，壓緊電磁閥打開，油箱中的液壓油經過油泵--高壓電磁閥--壓緊電磁閥進入前推油缸，前推油缸把一(yī / yì ／yí)片片濾闆壓緊，壓力達到設定上限值，關閉壓緊壓緊閥、高壓電磁閥，關閉油泵，進入保壓狀态。
工作中一(yī / yì ／yí)直檢測油壓，并進行相關動作。過濾工作完成後按下松開按鈕，油泵啓動，低壓電磁閥打開，松開電磁閥打開，油箱中的液壓油經過油泵--低壓電磁閥--松開電磁閥進入後退油缸，後退油缸把一(yī / yì ／yí)片片濾闆松開。
按下停止按鈕，機組停止工作。

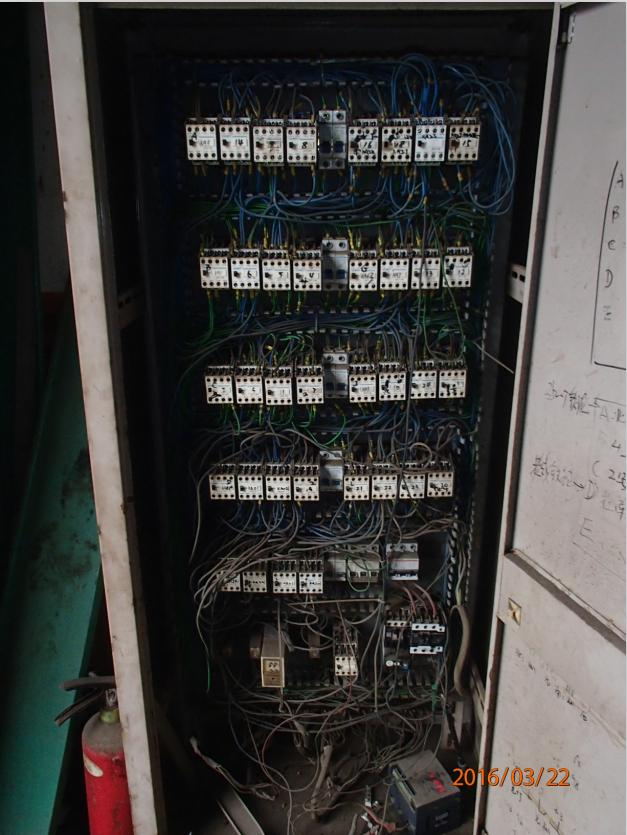

圖2：改造前闆框過濾機控制櫃
三、闆框過濾機一(yī / yì ／yí)般爲(wéi / wèi)節省占地(dì / de)面積和(hé / huò)成本，做成一(yī / yì ／yí)帶多的形勢，幾台闆框過濾機公用一(yī / yì ／yí)台油站，工作時電氣元件動作頻繁，電氣線路複雜，故障率高。計劃對間氨車間一(yī / yì ／yí)帶7闆框過濾機進行電氣改造。
四、綜合考慮選用了(le／liǎo)海爲(wéi / wèi)PLC C60S0R做爲(wéi / wèi)控制器，電氣線路得到了(le／liǎo)簡化，故障率大幅降低，又增加了(le／liǎo)故障報警，油泵自動輪時工作制。高效生産得到了(le／liǎo)保障。
圖3：用海爲(wéi / wèi)PLC改造後的闆框過濾機控制櫃
圖4：海爲(wéi / wèi)PLC C60S0R
海爲(wéi / wèi)PLC工作可靠，編程環境科學合理，仿真很方便，是老設備的改造和(hé / huò)新設備實現自動化的一(yī / yì ／yí)把利器。

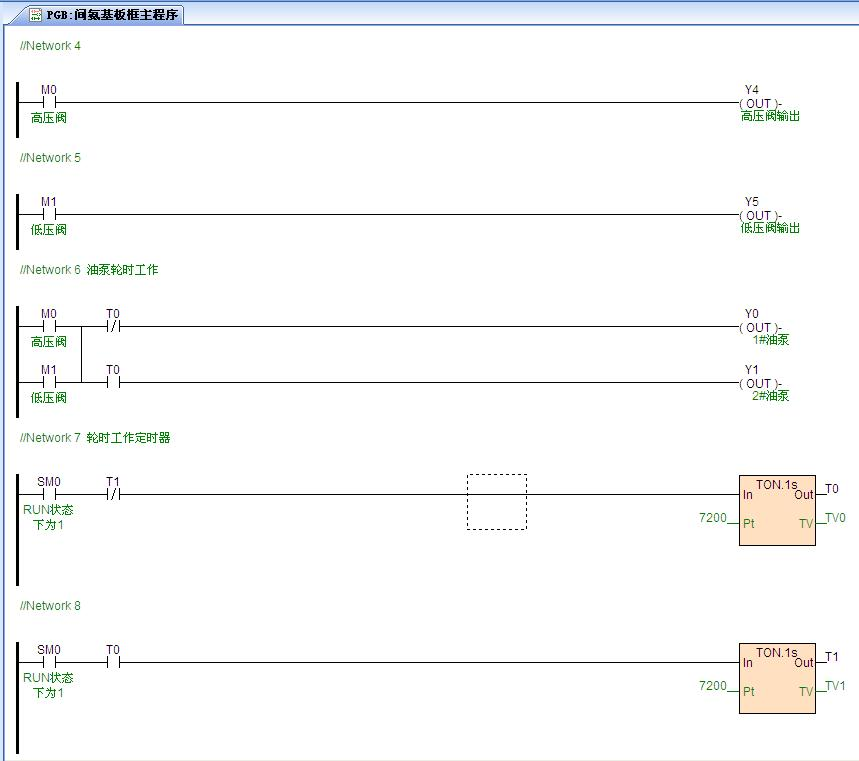

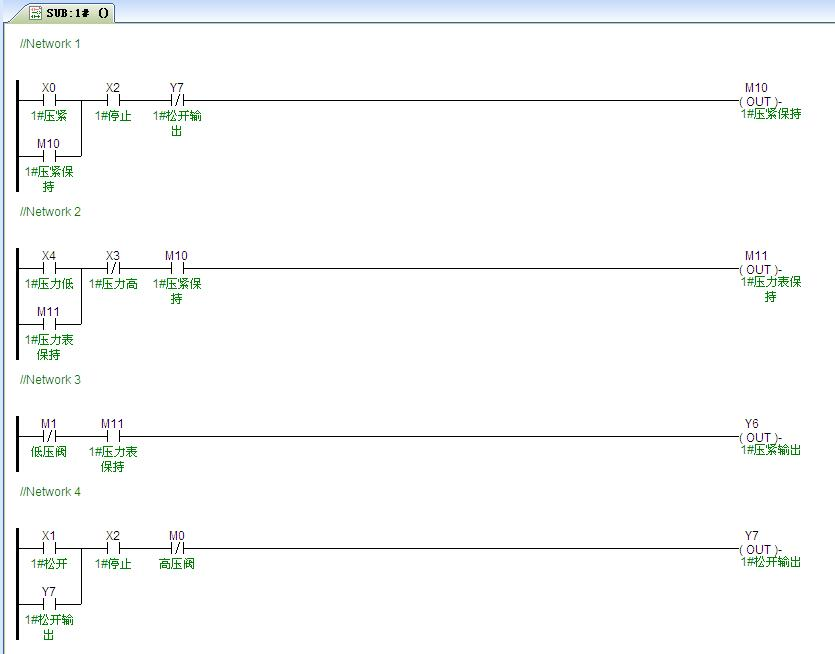

附錄：控制程序（部分）
