作者：萊州 孫工
傳統的聚丙烯捆紮繩打球機隻包含機械傳動部分，計量部分需要(yào / yāo)用戶單獨配置電子秤。生産過程中操作人員需要(yào / yāo)一(yī / yì ／yí)直盯着電子秤，當接近設置重量時立即停止電機運行，封口動作的完成也需要(yào / yāo)人工完成，由于球重規格一(yī / yì ／yí)般在200克左右，精度要(yào / yāo)求不超過正負3克，所以電機的啓停頻繁，對工人的精力消耗大，精度也難以保證。

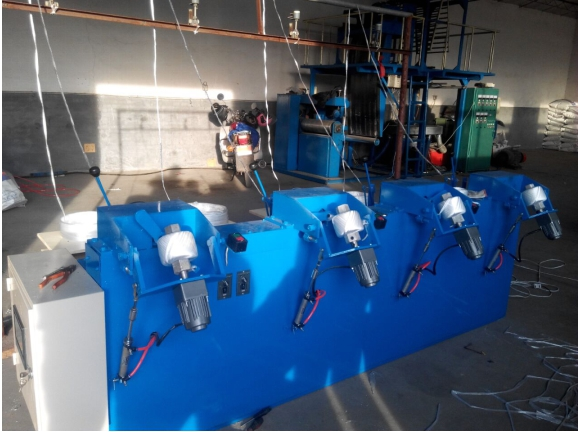

圖1 聚丙烯捆紮繩打球機
就以上缺點我們做了(le／liǎo)一(yī / yì ／yí)下改進：
（一(yī / yì ／yí)）将主電機通過渦輪蝸杆鏈條帶動的球芯體改成獨立的微型調速電機；
（二）用于調整封口角度的機械手動部分改成汽缸傳動；
（三）将計量用的電子秤改爲(wéi / wèi)PLC，同時完成對整套設備的邏輯控制；
（四）由原來的單頭單台改成多頭單台。
在此不對機械部分做進一(yī / yì ／yí)步說明，隻對電氣控制部分加以介紹。
電器構成：PLC+HMI+稱重模塊+稱重傳感器。PLC與稱重模塊之間采用485通訊傳輸，由于沒有脈沖輸出而對通訊傳輸要(yào / yāo)求很高，所以我們優先考慮選用海爲(wéi / wèi)新一(yī / yì ／yí)代低成本高性能C系列PLC C32S2R，實踐證明我們的選型是正确的，通過程序優化在高速運轉條件下計量精度也不會超出正負1克。HMI完成對封口重量球體重量的設置，同時用于對傳感器的标定。

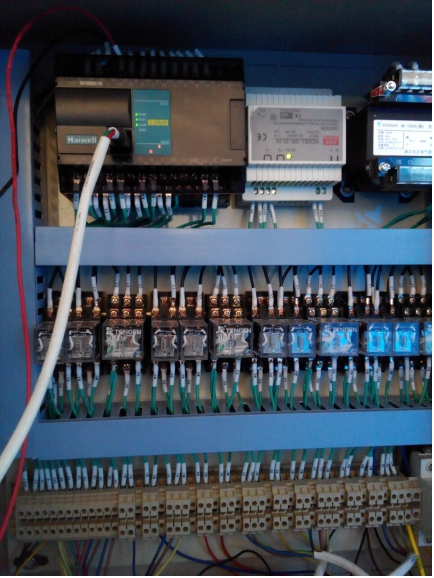

圖2 海爲(wéi / wèi)C32S2R主機與控櫃圖
得益于海爲(wéi / wèi)PLC的高速通訊傳輸和(hé / huò)整套設備自動化程度的提高，我們改進的打球機生産效率提高了(le／liǎo)十幾倍，不但減輕了(le／liǎo)工人的勞動強度，還大幅度提高了(le／liǎo)産品質量，爲(wéi / wèi)企業帶來了(le／liǎo)直接的經濟效益。

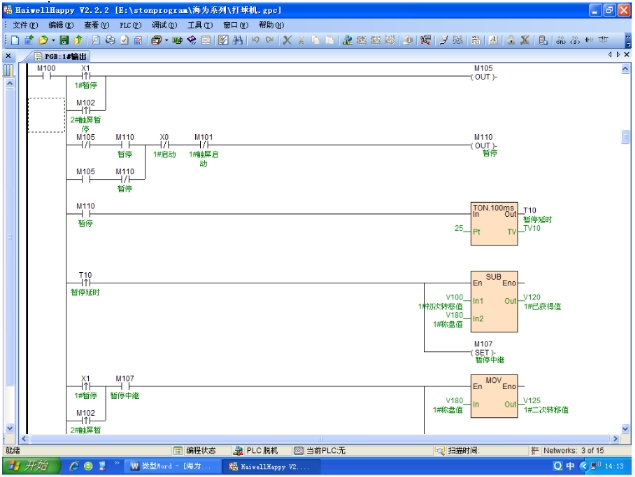

圖3 部分控制程序
