作者：廣州 覃工
針對檢測設備行業發展趨勢，PLC在行業内應用越來越普及,一(yī / yì ／yí)方便提高了(le／liǎo)設備開發的周期，另一(yī / yì ／yí)方面可靠穩定大幅提高，向着檢測設備智能互聯方向發展。将海爲(wéi / wèi)T24S0T應用于《地(dì / de)闆滾動荷載試驗》設備項目上，經驗證各方面性能指标均滿足合同開發要(yào / yāo)求、取得不錯的效果。
項目要(yào / yāo)求，如圖所示，将地(dì / de)闆按實實際安裝狀态（調整水平，間隙）放置在滾動試驗設備上，進行地(dì / de)闆滾動荷載試驗。滾壓輪爲(wéi / wèi)膠質包面鋼制滾輪，滾動試驗設備上至少能安裝三塊地(dì / de)闆。位移傳感器放置在地(dì / de)闆下面中央位置，測試儀，記錄儀按要(yào / yāo)求正确連接，加載到規定的荷載值開始滾壓。每滾動1000次測量一(yī / yì ／yí)次下闆繞度，重複一(yī / yì ／yí)萬次，繞度與和(hé / huò)永久變形不超過規定值即爲(wéi / wèi)合格。

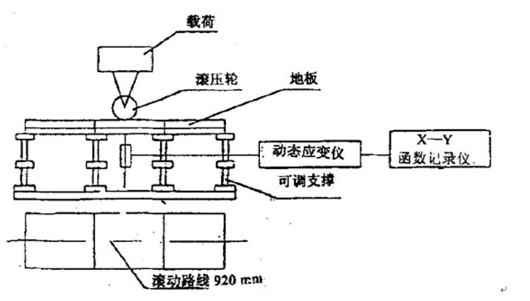

圖1 項目原理圖
根據試驗設備參數開發要(yào / yāo)求，項目分解成幾個部分，主要(yào / yāo)有滾輪加載恒定的力，應用步進電機驅動絲杆及滑軌來完成，滾輪上邊裝有力矩傳感器，PLC通過力傳感器輸出的反饋模拟量來控制步進電機加載恒定的力，通過氣缸推動滾輪加力部分來作往複運動。地(dì / de)闆底部放置位移傳感器，改變電阻值，改變電壓，通過模拟量采集來實時集确定。

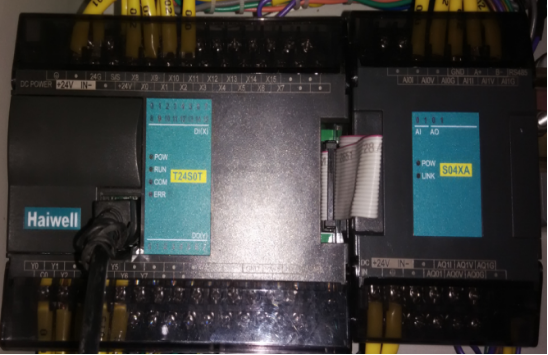

圖2 海爲(wéi / wèi)PLC T24S0T及模拟量模塊S04XA
項目需要(yào / yāo)用到海爲(wéi / wèi)T24S0T, 模拟量模塊S04XA, 力矩傳感器及調理模塊，直線位移傳感器一(yī / yì ／yí)套、昆侖通态TPC7062KX，步進驅勸器一(yī / yì ／yí)套，傳動氣缸等。
圖3 控制箱全景

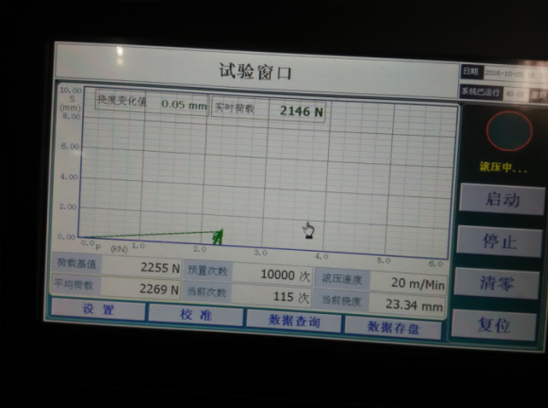

圖4 觸摸屏畫面

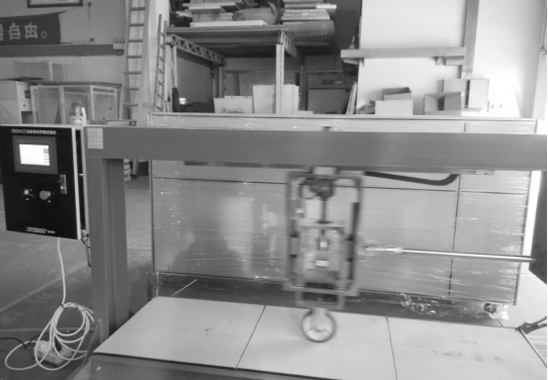

圖5設備全景
圖6脈沖輸出程序

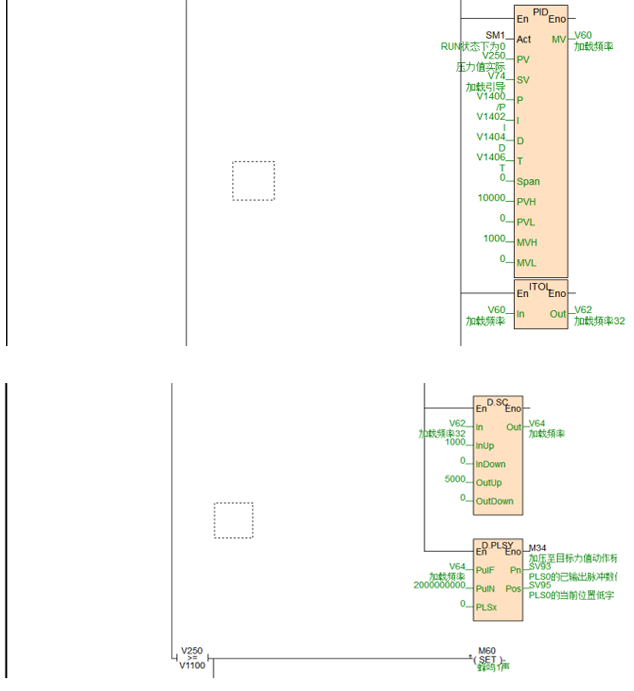

圖7 PID控制與壓力線性變化程序
使用心得
通過将海爲(wéi / wèi)PLC應用于實際項目設計上，發現了(le／liǎo)海爲(wéi / wèi)PLC是一(yī / yì ／yí)款很适合國人使用的PLC; 編程、仿真、幫助、全都做得很人性化。行業内有着不錯竟争力，性價比突出。模拟量設定，步進控制等，無需繁瑣的設定與編程。一(yī / yì ／yí)些PID功能使用，多機互聯等也很實用。期待海爲(wéi / wèi)在運動與智能網絡方便有着更好的表現。
