/ C系列體驗文章—海爲(wéi / wèi)C60S2R在同步傳送帶中的應用

C系列體驗文章—海爲(wéi / wèi)C60S2R在同步傳送帶中的應用

2016-12-20 11:01:35 haiwell 2091

作者：成都王工

一(yī / yì ／yí)、應用背景

随着工業自動花的逐漸發展，自動化已經在各種制造業和(hé / huò)企業中得到廣泛應用。在當今衆多發泡機控制系統中，爲(wéi / wèi)了(le／liǎo)簡化機械結構，減少設備的維護成本，而要(yào / yāo)求對設備的多台電機速度進行同步控制。利用Haiwell（海爲(wéi / wèi)）國産PLC強大易用的邏輯功能，可方便的實現多台電機的同步控制。下面就對這一(yī / yì ／yí)應用作一(yī / yì ／yí)介紹。

二、應用需求

項目要(yào / yāo)求是将5段獨立的傳送帶通過PLC與變頻器實現速度高速與低速同步控制。具有到位自動停止功能，可實現電機正反轉控制的目的。

三、解決方案

項目主要(yào / yāo)包擴1段至5段傳送帶，驅動電機，變頻器，PLC等元件組成。現采用變頻調速來驅動傳送帶，整個系統由PLC和(hé / huò)變頻器配合，實現根據傳送不同物料的多種速度要(yào / yāo)求選擇的多段速控制。按設計要(yào / yāo)求，用光電傳感器來檢測物料，把信号傳送給PLC，又由變頻器驅動一(yī / yì ／yí)台電動機帶動傳送皮帶，按照給定的相應頻率輸送。變頻器的啓動信号由PLC輸出給定，變頻器調速通過兩段速控制來實現。

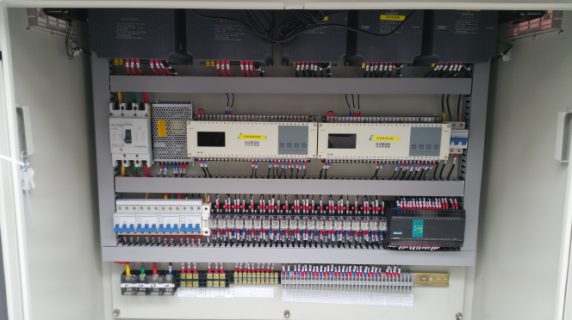

四、硬件配置

C系列體驗文章—海爲(wéi / wèi)C60S2R在同步傳送帶中的應用1.png
