關健字：Haiwell(海爲(wéi / wèi))國産PLC 條碼閱讀器 自由協議通信
一(yī / yì ／yí)、引言：
随着産品種類的豐富以及生産信息管理、物流管理的信息化的要(yào / yāo)求，衆多産品生産廠家需要(yào / yāo)對每個産品加貼條形碼标識。而如何正确識别這些不同産品，就成了(le／liǎo)能否勝利實現生産信息管理、物流信息管理的關健所在。利用Haiwell PLC（海爲(wéi / wèi)國産PLC）及條形碼閱讀器組成的條碼檢測系統可方便的實現這些要(yào / yāo)求。現就對這一(yī / yì ／yí)系統應用作一(yī / yì ／yí)介紹。
二、 解決方案：

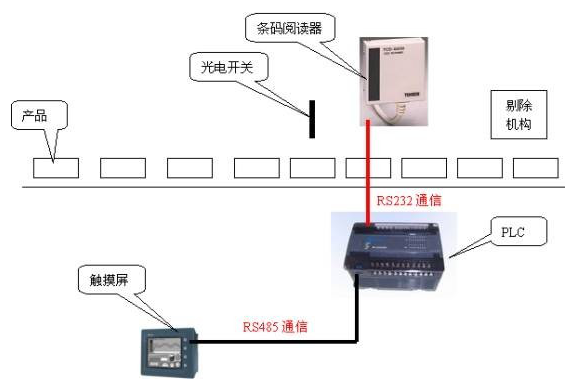

如上圖所示，系統主要(yào / yāo)有光電開關、條碼閱讀器、可編程控制器（Haiwell PLC）、觸摸屏、剔除機構等組成。

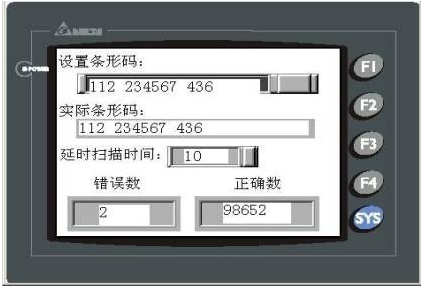

工作原理：當光電開關檢測到有産品到時，可編程控制器通知條碼閱讀器準備讀取産品的條形碼。當條碼讀取後，再由可編程控制器與預先設定的條碼進行比較後控制剔除機構的執行（正确則不剔除，錯誤即剔除）。設定的條碼及讀取的條碼均通過觸摸屏設定顯示。
系統優點：
1、 Haiwell PLC标準配置1個RS232口和(hé / huò)1個RS485口，且任何一(yī / yì ／yí)個通信口均可作爲(wéi / wèi)主站也可作爲(wéi / wèi)從站。任何一(yī / yì ／yí)個通信口均可作爲(wéi / wèi)編程端口，也可作爲(wéi / wèi)與第3方設備通信的端口。在本應用中，用RS232口與條碼閱讀器通信，用RS485口與觸摸屏通信。
2、 利用Haiwell PLC的自由通信協議通信指令COMM實現與條碼閱讀器的通信。所有Haiwell PLC的通信功能均可用一(yī / yì ／yí)條指令實現，無需對特殊位、特殊寄存器編程，也無需管理多條通信指令的通信時序，同一(yī / yì ／yí)個條件下可同時寫多條通信指令。
主要(yào / yāo)硬件配置：
1、可編程控制器：HW-S24S2R（海爲(wéi / wèi)PLC）
2、條碼閱讀器：TCD-8600（TOKEN）
3、觸摸屏：DOP-A57GSTD
三、程序設計亮點：
1、系統具有條碼自學習功能：當要(yào / yāo)檢測新的産品條碼時，可把新的産品條碼置于閱讀器上進行條碼讀取，再按學習确認鍵即完成的新條碼的學習與存貯，接下來即用學習的條碼與産品條碼進行對比控制。當然條碼設定也可通過觸摸屏人工輸入；
2、可根據生産線的速度及産品擺放密度調整條碼讀取延時時間；
四、總結：
利用Haiwell PLC強大、易用的通信功能，輕易實現産品條碼的檢測。可廣泛應用于産品包裝線、産品物流系統、産品分撿系統及生産流程管理系統的産品條碼采集、控制。
