洗浴中心是較流行的一(yī / yì ／yí)種城市休閑方式，以提供沐浴爲(wéi / wèi)服務主體的場所。是集商務、洗浴、自助餐、客房、棋牌、娛樂、健身、SPA等休閑功能于一(yī / yì ／yí)體，在硬件設施、裝修檔次和(hé / huò)服務水平等方面也是今非昔比。以上各種休閑服務功能都離不開工業自動化的身影，舉例洗浴房來說，這裏就把海爲(wéi / wèi)觸摸屏多機組網功能應用的淋漓盡緻。
一(yī / yì ／yí)、控制要(yào / yāo)求
一(yī / yì ／yí)個洗浴中心有多個洗浴房，每個洗浴房都要(yào / yāo)配置兩塊觸摸屏進行操作，一(yī / yì ／yí)台安裝在牆壁上，一(yī / yì ／yí)台安裝在浴池旁，方便操作，同時還要(yào / yāo)求手機、平闆和(hé / huò)電腦上也能操作監控屏上參數和(hé / huò)畫面，PLC負責現場邏輯控制。
圖一(yī / yì ／yí) 觸摸屏牆壁嵌入圖
二、硬件配置
1、C7觸摸屏：7寸TFT屏，800x480分辨率，A8 CPU，4G Flash，512M RAM。支持：
1.1、串口/U 盤/SD 卡/ 以太網/ 海爲(wéi / wèi)雲等方式程序下載；
1.2、智能管理，支持雲端/ 手機端訪問控制，操作性強；
1.3、創新A/B Key 安全機制、多語言自動翻譯、工程概覽界面；
1.4、集成Haiwell Cloud雲服務、内置Haiwell 雲引擎；
1.5、多屏組網。創新的網絡組網方式，輕松快捷、方便實用。
洗浴中心，房間多，每個房間多個觸摸屏，而且這些觸摸屏都要(yào / yāo)能夠實現控制，所以海爲(wéi / wèi)屏多屏組網功能，恰到好處又創造性的解決了(le／liǎo)這個問題。
2、Haiwell(海爲(wéi / wèi))PLC T系列标準型PLC，可擴展7個模塊，自帶一(yī / yì ／yí)個RS232，一(yī / yì ／yí)個RS485口，2路200K高速脈沖輸入，2路200K高速脈沖輸出，程序永久保存，程序容量48K，指令豐富，完全滿足現場邏輯控制需求。

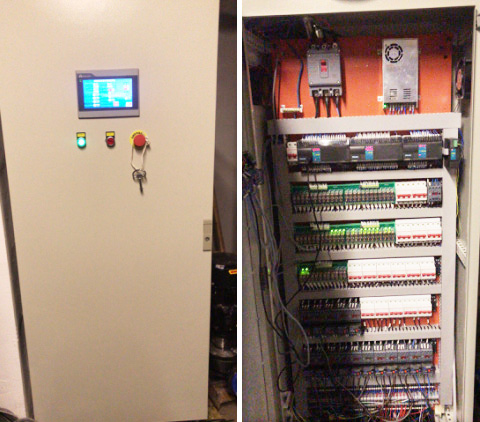

圖2 現場PLC HMI電氣櫃
三、方案介紹
1、傳統的一(yī / yì ／yí)機多屏方案有兩種方法：
1.1 PLC主機+通訊擴展模塊：例如海爲(wéi / wèi)主機自帶兩個通訊口，一(yī / yì ／yí)個RS232一(yī / yì ／yí)個RS485，擴展3個通訊擴展模塊S01RS，這樣串口總共可以帶5個上位機。如果是以太網主機，以太網口可以接6個上位機設備，這樣就可以實現多上位機，一(yī / yì ／yí)般的應用場合，這麽多接口完全足夠使用。但是通訊模塊占用模塊數量，而且這上位機觸摸屏程序都要(yào / yāo)分别下載，不能實現同步控制，不能實現遠程手機APP，ipad以及PC網站訪問。
1.2 單純通過觸摸屏之間串口通訊來實現多機組網。這樣操作一(yī / yì ／yí)般是要(yào / yāo)求硬件上：觸摸屏必須帶兩個串口，比如COM1和(hé / huò)COM2。一(yī / yì ／yí)般的COM1接PLC設備，選擇PLC設備驅動。COM2選擇觸摸屏内部協議，主機屏和(hé / huò)從機屏COM2口之間通過485連接，這樣就完成了(le／liǎo)硬件配置。軟件方面，從機屏必須和(hé / huò)主機屏程序完全一(yī / yì ／yí)緻，或者主機屏的程序包含所有從機屏的數據和(hé / huò)畫面。這樣就可以通過串口的方式實現多上位機的功能。但是這個方案的缺點是非常明顯的，實際測試從機屏不會超過3台，并且通訊速度慢，觸摸屏操作卡頓不流暢，不能實現遠程手機APP，ipad以及PC網站訪問。
2、海爲(wéi / wèi)C系列觸摸屏多機組網方案介紹（推薦）：
從前面的C7硬件功能介紹可知，海爲(wéi / wèi)觸摸屏标配以太網，該以太網口可以同時用于通訊和(hé / huò)上網，上下載程序等。并且自帶兩個串口，都可以做RS232或者RS485通訊使用。海爲(wéi / wèi)多機組網的拓撲圖如下所示：

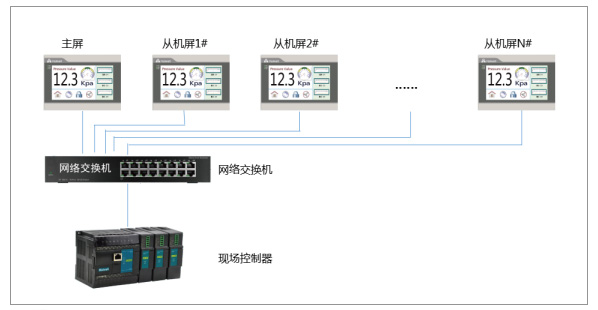

圖3 多機組網示意圖
組網示意圖中，主屏和(hé / huò)從機屏IP都設置成同一(yī / yì ／yí)網段。主屏下載現場控制程序，從機屏不用下載任何程序，隻要(yào / yāo)上電，然後長按右上角5秒，進入後台，“工程設置”，如下圖：
選擇“連接網絡工程”

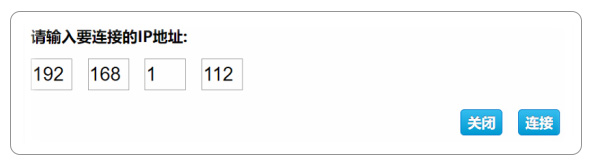

在彈出的界面中，直接輸入主機屏的IP地(dì / de)址，例如本例192.168.1.112.如下圖：

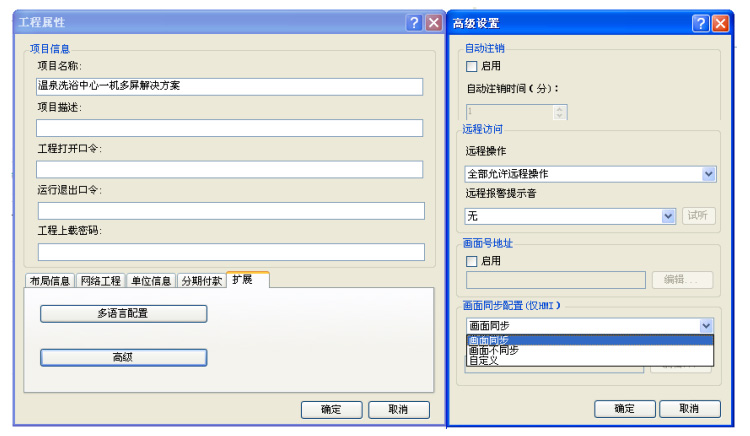

同理，其他的從機屏也是同樣的操作，這樣就可以把主機屏的畫面同步過來了(le／liǎo)。而且畫面一(yī / yì ／yí)緻，操作流暢，實時性好，而且沒有從機屏數量的限制，理論上可以實現無限從機屏數量。當然該現場控制，要(yào / yāo)求每個人都可以獨立操作屏上的畫面，不需要(yào / yāo)同步控制，這個功能海爲(wéi / wèi)開發人員也給技術工程師想好了(le／liǎo)，隻要(yào / yāo)在雲組态軟件（與HMI同一(yī / yì ／yí)個軟件），工程 - 工程屬性 - 擴展 - 高級 - 畫面同步配置：
1、畫面同步：無論是主機屏還是從機屏操作，所有的畫面切換都是實時同步的。
2、畫面不同步：無論主機屏還是從機屏操作，相互獨立，互不影響。
3、用戶自定義：選擇一(yī / yì ／yí)個位變量，該位狀态爲(wéi / wèi)OFF，表示畫面同步，爲(wéi / wèi)ON表示不同步。個人喜歡自定義，在觸摸屏上做一(yī / yì ／yí)個位開關按鈕，這樣就可以實現自由切換，如下圖所示：
三、方案總結
1、該方案從機屏數量沒有限制，組網方便快速，實現一(yī / yì ／yí)機多屏，非常方便實用地(dì / de)應用于流水線多工位、酒店管理、樓宇自動化等多屏應用的場合。
2、無論主機屏還是從機屏，現場操作響應快，與傳統組網方式比，技術優勢明顯。
3、主機屏接入網絡交換機，這樣手機、平闆和(hé / huò)電腦上也能操作監控屏上參數和(hé / huò)畫面。
4、通過海爲(wéi / wèi)觸摸屏還可以遠程對HMI程序進行上下載，固件升級，曆史數據記錄導出等操作。
5、通過海爲(wéi / wèi)觸摸屏還可以遠程對PLC程序進行上下載，固件升級，監控和(hé / huò)PLC信息診斷。
