海爲(wéi / wèi)智慧消防物聯網解決方案

2019-01-09 15:46:35 market 3083

作者：海爲(wéi / wèi)技術支持部

火災報警系統，包含火災檢測以及消防聯動。現在大型的水泥廠都具備有設備監控室，監控室内有獨立的視頻監控，同時還有報警系統組态SCADA以及現場的HMI、PLC設備，負責接收現場報警開關信号，溫度信号，以及其他煙霧探測器的輸出信号，最後控制輸出點執行聲光報警等。以上是傳統的方案，那如何把這個兩個方案整合到一(yī / yì ／yí)個系統中，并且能夠實現遠程手機APP監控一(yī / yì ／yí)體化，實時接收報警信息，查看現場各監控點視頻呢？海爲(wéi / wèi)提供了(le／liǎo)火災報警一(yī / yì ／yí)體化解決方案，讓多個系統變成一(yī / yì ／yí)個系統，方便管理，實時獲取現場信息。

海爲(wéi / wèi)火災報警系統&遠程監控解決方案

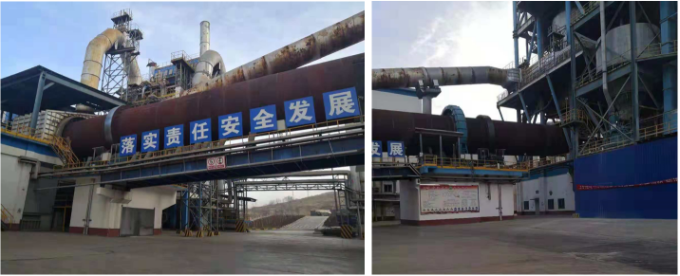

圖1 水泥廠（局部）

海爲(wéi / wèi)火災報警系統&遠程監控解決方案

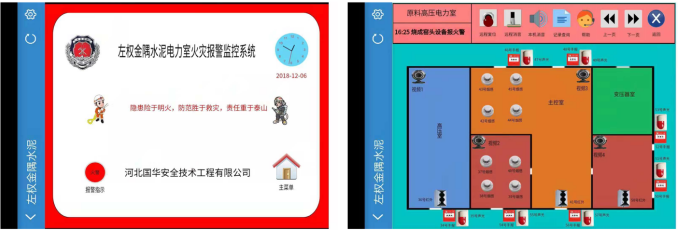

圖2 水泥廠監控中心

一(yī / yì ／yí)、選型配置

1、工業觸控一(yī / yì ／yí)體機P17：

● 17" TFT，1280×1024，Intel Bay Trail J1900 4- 核處理器

● 支持VGA 和(hé / huò)HDMI 輸出，選配WIFI

● Linux系統，24 小時不間斷運行

● 内置Haiwell Cloud SCADA 軟件，支持手機APP遠程控制，網頁遠程訪問。

● 支持手機APP報警信息推送。如果在APP沒有打開的情況下，系統會以短信形式，把報警消息發送到機主和(hé / huò)管理員手機。

2、雲攝像機：CTQ5X，壁挂式雲攝像機。

● 200萬像素 1080P 6mm 水平視場角:51°對角62° 距離38m 紅外夜視50米

● IP66 RJ45（10/100MB）帶wifi 支持SD卡（含電源、支架）。

● 内置視頻流雲服務，集成海爲(wéi / wèi)雲功能，支持手機遠程實時監控。

3、PLC：T32S2R+S08AI

● T系列标準型PLC，可擴展7個模塊，自帶一(yī / yì ／yí)個RS232，一(yī / yì ／yí)個RS485口；

● 支持2路200K高速脈沖輸入，2路200K高速脈沖輸出。

● 程序永久保存，程序容量48K，指令豐富，完全滿足現場邏輯控制需求。

● 模拟量不用寫任何轉化程序。現場溫度、探測器信号采集所見即所得。

二、現場組網

海爲(wéi / wèi)火災報警系統&遠程監控解決方案

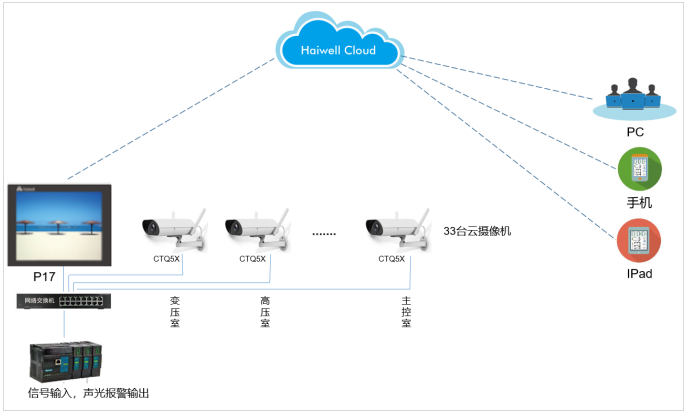

圖3 監控系統拓撲圖

三、攝像頭HMI配置介紹

● 攝像頭上電，能上網的網線插入攝像頭網口，此時攝像頭自動獲取IP，上網成功。

● 每個攝像頭出廠的時候都有一(yī / yì ／yí)個序列号和(hé / huò)驗證碼。

● 打開海爲(wéi / wèi)HMI編程軟件-進入外設-攝像頭-增加外設，在新增加的攝像頭中填入驗證碼和(hé / huò)序列号即可。

● 在編輯畫面中，高級控件-攝像頭操作，綁定建好的攝像頭，下載程序屏上網，手機即可遠程訪問。

● IPC上連接的攝像機數量沒有限制

● 手機APP上可以遠程查看現場攝像機監控，視頻流暢。

四、現場控制照片

海爲(wéi / wèi)火災報警系統&遠程監控解決方案

圖4 IPC工控機與電力室

海爲(wéi / wèi)火災報警系統&遠程監控解決方案

圖5 手機APP監控P17工控機畫面

海爲(wéi / wèi)火災報警系統&遠程監控解決方案

圖6 手機APP視頻監控與現場雲攝像機安裝圖

五、方案優勢與總結

● IPC帶6個串口，兩個以太網口，豐富的通訊接口能滿足現場通訊控制需求。

● IPC支持海爲(wéi / wèi)雲平台，智能管理，支持雲端/ 手機端訪問控制，操作性強；IPC缺省爲(wéi / wèi)Linux系統，響應速度快。

● A/B Key 安全機制，集成Haiwell Cloud雲服務、内置Haiwell 雲引擎；讓訪問安全可靠，讓遠程安全放心。

● 海爲(wéi / wèi)HMI、IPC上連接的攝像機數量沒有限制。

● 把傳統的監控系統與工業控制系統合二爲(wéi / wèi)一(yī / yì ／yí)，這樣不僅能遠程監控設備參數，還能實時查看分布監控的現場視頻。
