作者：海爲(wéi / wèi)用戶
一(yī / yì ／yí)、前言
随着工業4.0的理念以及智能制造加速發展，信息化、大數據監控生産方式快速普及，UV滾塗生産自動化也正以滾塗質量高、投資回報率高等優勢加快對傳統滾塗行業的工藝轉型。現階段，我國大部分滾塗生産還是單機設備控制爲(wéi / wèi)主，雖有連線生産，但不具備整線聯控聯調功能，導緻作業工人勞動強度大，設備出現故障時，沒有形成聯動聯鎖停機，造成設備損壞率高，維修成本大。另外，當今社會人力結構的變化，導緻當前招工難，工資水平不斷提高等因素已經困擾着滾塗行業。解決以上問題就必須考慮實現滾塗線自動化智能化的升級，以此來提高生産效率與産品質量，降低經營成本。
二、概述
爲(wéi / wèi)了(le／liǎo)實現UV生産線的集中控制，确保整線的聯動與調節，根據用戶要(yào / yāo)求制定本方案。本方案中，總共有15套單機設備，包括除塵機2台，重型補土機1台，雙輪塗布機2台，雙燈幹燥機動2台，三燈幹燥機1台，輸送機5台，砂光機2台。其中砂光機屬用戶自購産品，納入本系統控制方案中，砂光機需提供通信控制接口給本系統控制。

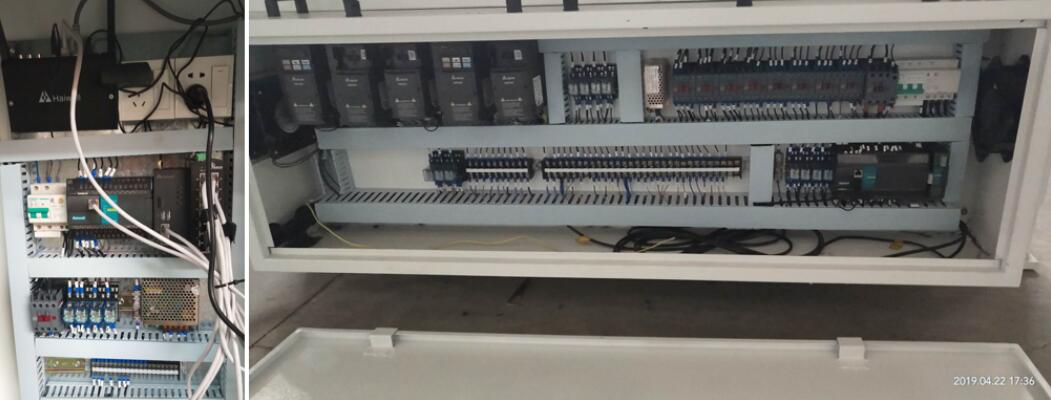

圖1現場電櫃（局部）
三、控制系統及網絡配置
1、PLC采用海爲(wéi / wèi)品牌，選配以太網接口，總線通訊采用工業以太網進行通信，通信協議MODBUS/TCP協議，傳輸速度快，控制實時性強，各單機設備根據實際點數和(hé / huò)需求選擇相應型号的PLC。
2、原則上輸送機不配PLC控制，納入就近的設備進行控制，因此就近設備的PLC系統要(yào / yāo)預留輸送機的控制接口，減少總線控制成本。
3、爲(wéi / wèi)了(le／liǎo)提高系統的可靠性和(hé / huò)穩定性，以及數據處理能力，通信速率等，本系統采用一(yī / yì ／yí)台高端PLC作爲(wéi / wèi)總控PLC對所有數據進行處理。
4、本系統單機設備都配備有人機界面進行監控，任何單機都可就地(dì / de)實現控制與調節。
5、總監控系統采用10寸觸摸屏與PLC進行監控，也可配置海爲(wéi / wèi)雲盒（CBOX）+大屏控制器（TVBOX）+（大屏幕）方案實現集中控制，在本次系統中選用雲盒+大屏控制器的方案，總控系統具有雲端控制功能，可以進行遠程調試程序，手機遠程監控設備狀态等功能。
6、網絡通信采用12-16口工業級以太網交換機，網線采用工業級帶屏蔽以太網通信線，且交換機需安裝在專用電箱内，現場安裝時網線需走鐵管或獨立線槽布線，提高抗幹擾能力。

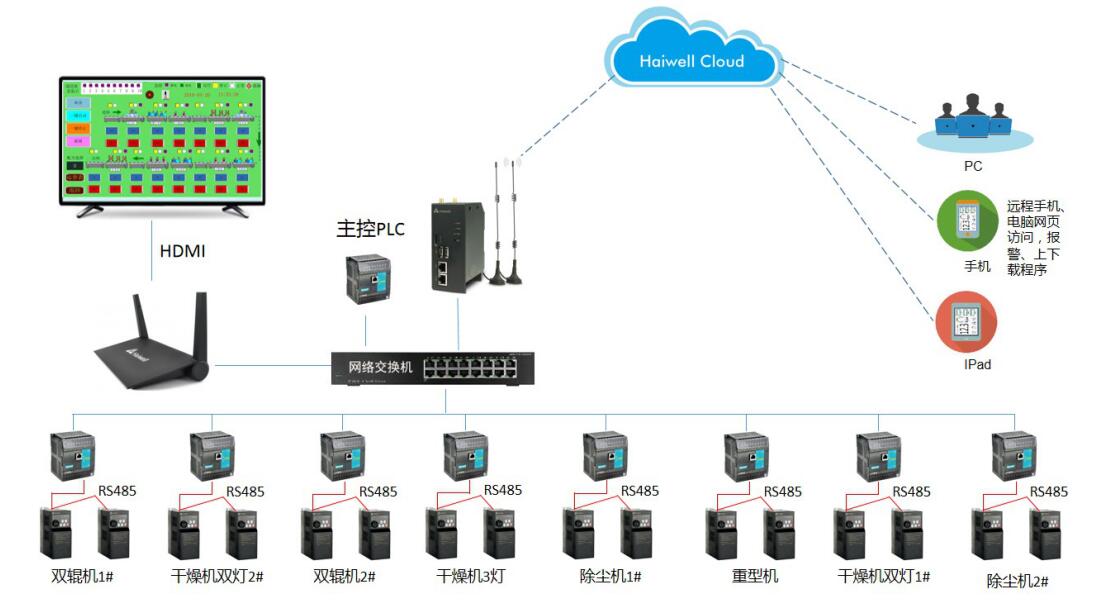

圖2系統組網
四、工藝控制系統功能
（一(yī / yì ／yí)）、工藝制常規性功能
1、總線控制系統具備記憶與配方功能，生産不同産品時可以直接調用不同産品的配方，配方包含設置速度，高度等參數。配方調用可通過生産線入口的産品測厚儀測出闆厚，然後确認将數據保存到相應配方，當生産這種闆型時調用即可。
2、具備整線聯動，一(yī / yì ／yí)鍵啓動和(hé / huò)停止，啓動時，先啓動末端設備，然後順序向前端設備逐一(yī / yì ／yí)啓動，停機的順序剛好相反。避免同時啓動造成對電網的沖擊。
3、當出現故障機時，故障機向入口方向的輸送設備要(yào / yāo)立即停機，但滾塗輪不停機，且自行上升到安全高度，向出口方向設備保持正常運行，故障複位後自動下降爲(wéi / wèi)設定高度。故障類型分爲(wéi / wèi)輸送故障，卡闆故障，調光器故障，變頻器故障，限位越限報警等。
4、聯動時，可以控制任一(yī / yì ／yí)滾的運行或不運行（禁用），并升到安全高度。
5、UV幹燥機采用電子光源，可進行無極調節光源，有闆時全功率運行，無闆待機時按30%的功率運行，也可以實時調節光源功率大小。現場升降的高度進行微調後的數據保存後能直接傳送到總控PLC當中，并在配方當中進行保存記憶，便于下次調用。
6、在生産線入口安裝一(yī / yì ／yí)套有無料檢測裝置，作爲(wéi / wèi)系統運行和(hé / huò)待機狀态切換的依據，這一(yī / yì ／yí)套裝置又兼作闆厚檢測報警信号，當闆厚超過設定的厚度，發出開關量信号給總控PLC進行報警并停止輸送。
7、在幹燥機上安裝檢測裝置，用以判斷幹燥機内是否卡闆，卡闆後立即停機，避免火災事故發生。
8、由于整線控制時産線較長，在每台機器上安裝一(yī / yì ／yí)個三色指示燈，以便更好的監示整線的運行狀态，綠色運行，黃色待機，紅色故障。
9、後台監控系統功能具備設備運行狀态監控、故障報警信息顯示、一(yī / yì ／yí)鍵啓動和(hé / huò)停機功能、産量統計、配方設置與調用、用戶登錄與注銷等功能。

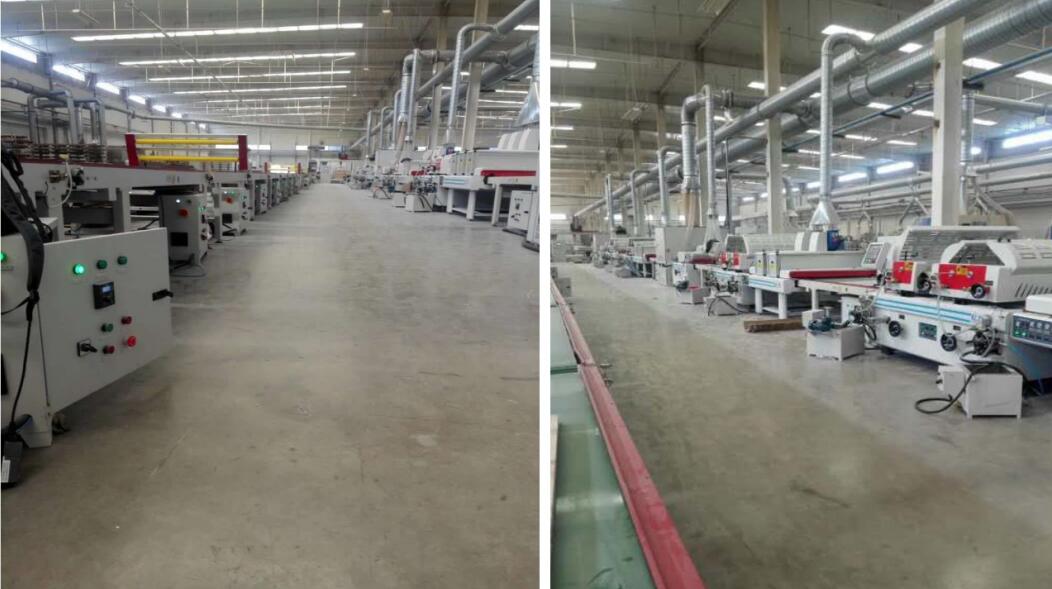

圖3 現場産線
（二）、能源管理方面功能
1、本系統幹燥機安裝電子調光器，調光器可以根據光源功率大小來調節冷卻風機的變頻速度，達到節能降耗的目的。
2、滾塗機的每套滾均安裝有油漆稱重裝置和(hé / huò)膠輪與鋼輪間隙調節裝置，稱重裝置可以實時監示油漆重量，具備上限停止進油，下限加油，上上限報警，下下限報警等功能。另外，可經過調節鋼輪與膠輪的間隙，間接去判斷油漆用量，從而換算油漆的消耗量。
3、每台設備可以安裝一(yī / yì ／yí)台智能型電表，或整線安裝一(yī / yì ／yí)個智能電表，用于監測每天每班的耗電量，從而達到監控節約用電行爲(wéi / wèi)。
4、對于正逆輥設備，逆輥升降自動根據闆材位置調節升降高度，确保闆材進入逆輥時不撞輥，因爲(wéi / wèi)逆輥撞輥時導緻油漆反堆而掉落到輸送帶上，影響設備的衛生及維護，同時也減少了(le／liǎo)油漆損耗。
（三）、設備維護方面功能
1、電子調光器設有運行時間記錄，當UV燈達到使用時間時，報警提示更換燈管，以便進行設備維護。
2、以供油給輥的電磁閥作爲(wéi / wèi)計時依據，來判斷每個膠輥的使用時間，從而提醒用戶何時換輥，以便設備更好的維護。
五、方案總結
1、海爲(wéi / wèi)雲盒（CBOX）/HMI具備海爲(wéi / wèi)雲平台的全部功能，通過海爲(wéi / wèi)雲，本系統可以實現雲監控，智能管理，支持手機端/電腦WEB端的遠程訪問控制，操作性強，總控系統連上互連網，就可以實現遠程監控功能，實時監示生産數據，海爲(wéi / wèi)雲平台具備雲報警功能，當系統産生報警時，報警信息可以實時推送到手機APP，可以實時了(le／liǎo)解設備的運行狀态，及時處理設備故障。
2、海爲(wéi / wèi)雲盒（CBOX）/HMI支持MQTT數據上報功能，可以将數據上傳到Mysql/SQLserver等主流數據庫，對接ERP/MES系統，實現企業的生産信息化管理。
3、本系統支持海爲(wéi / wèi)雲平台，海爲(wéi / wèi)雲平台内置Haiwell 雲引擎、雲管理功能，通過Haiwell雲引擎，可以實現遠程對PLC程序上下載，監控，固件升級和(hé / huò)PLC診斷；通過Haiwell雲管理，可以實現遠程對HMI/CBOX工程的上下載，固件升級以及曆史數據導出等功能。
4、海爲(wéi / wèi)雲平台采用A/B key安全訪問機制，機主和(hé / huò)管理員同時管理設備，采用審核機制管理遠程訪問人員的訪問權限，同時可以設置訪客的訪問時長；讓訪問安全可靠，讓遠程安全放心。
5、海爲(wéi / wèi)PLC 485通信支持不同波特率、不同協議、不同資料格式同時通信，通信程序不需要(yào / yāo)處理時序，大大節省了(le／liǎo)工程師的編程時間，尤其在滾塗機上多台變頻器的設定頻率，運行頻率，運行電流等信号的處理有明顯優勢。
6、現場選用以太網PLC，以太網PLC支持多個上位機同時訪問，同時以太網口也可以作爲(wéi / wèi)主站去訪問其他設備，可主可從，方便調試。
7、海爲(wéi / wèi)大屏顯示器（TVBOX）可以實現電子看闆功能，支持4宮格，6宮格，9宮格多屏顯示，可以把局域網内的多台HMI/CBOX/IPC同時顯示在一(yī / yì ／yí)個大屏上，也可以大屏單獨顯示一(yī / yì ／yí)台HMI/CBOX/IPC的界面，用比較經濟的方案就可以實現傳統的電子看闆功能。

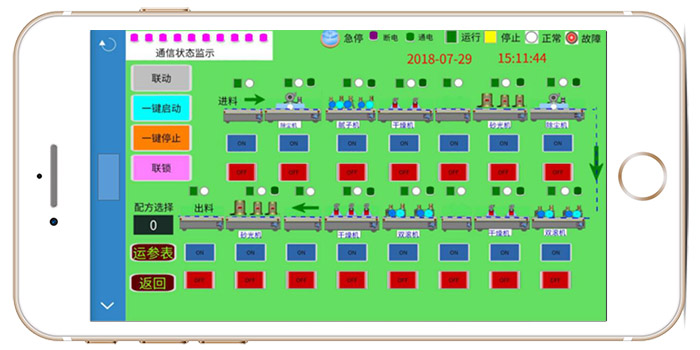

圖4 手機APP監控界面

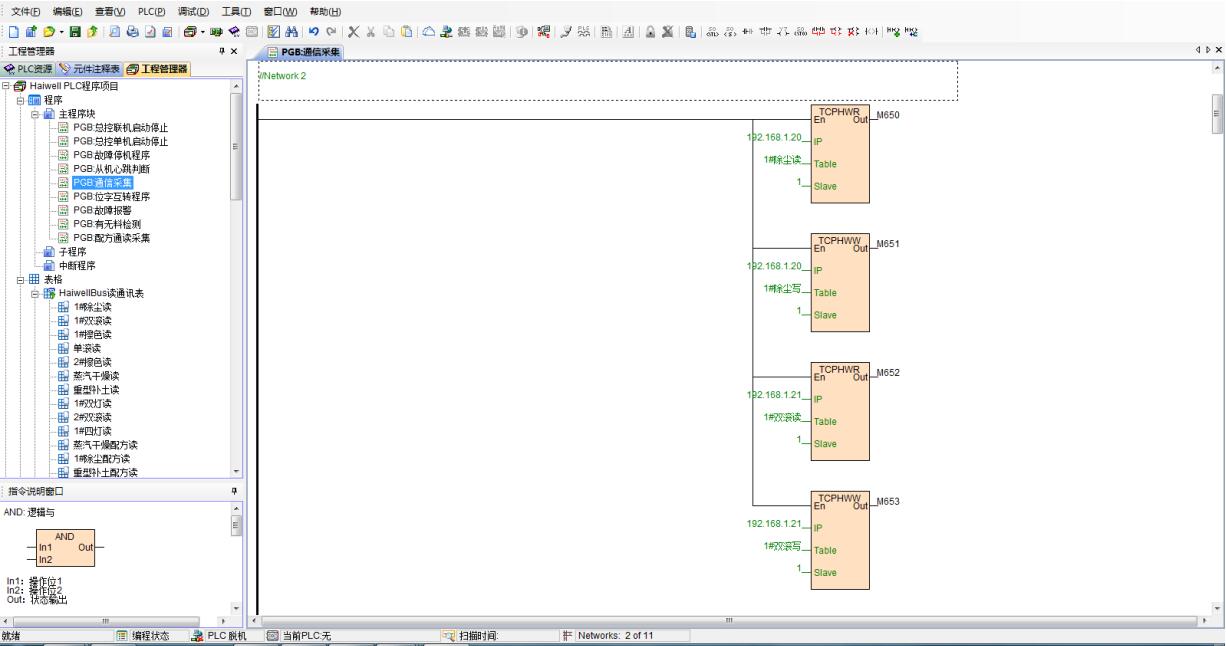

圖5 主控PLC與兩台單機設備PLC通過Haiwellbus通信程序

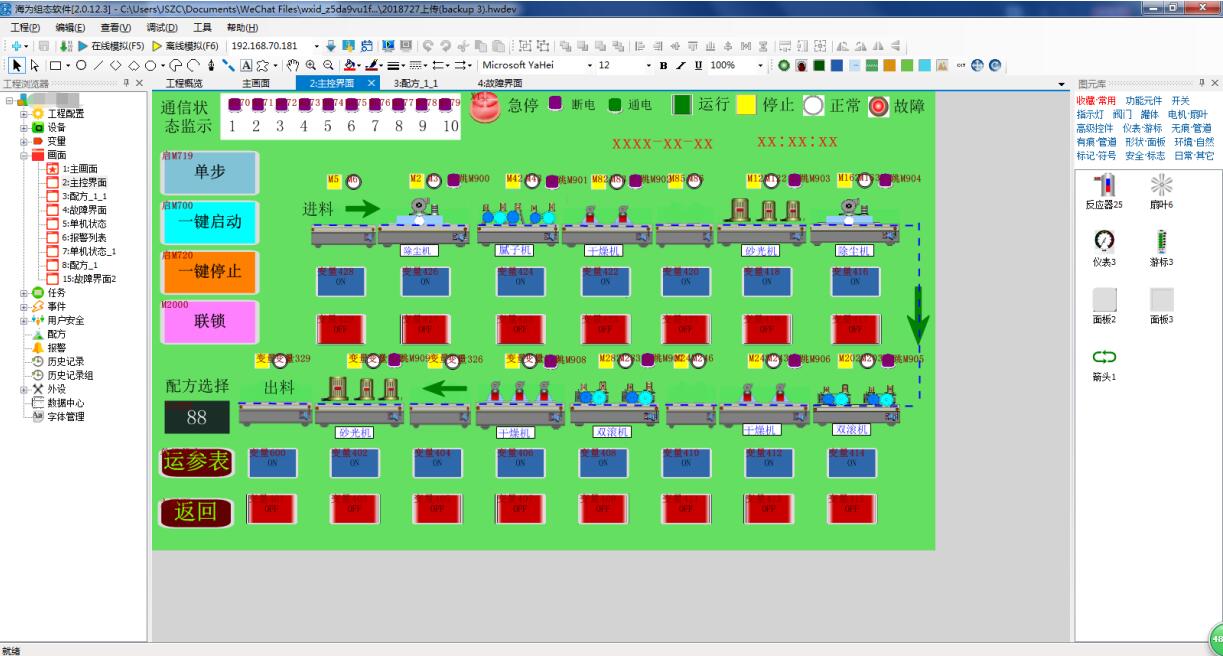

圖6 CBOX畫面開發界面一(yī / yì ／yí)

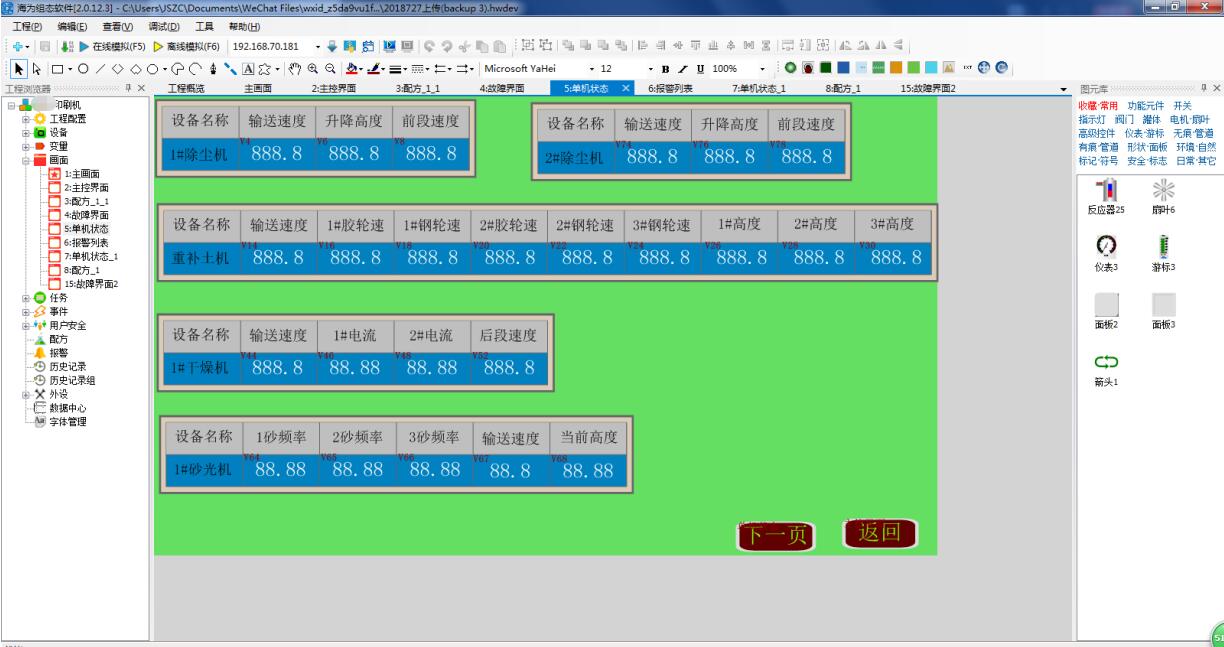

圖7 CBOX畫面開發界面二
