國産PLC—Haiwell（海爲(wéi / wèi)）PLC與西門子變頻器通訊介紹

2008-05-22 13:53:13 haiwell 1172

一(yī / yì ／yí)、海爲(wéi / wèi)PLC通訊特點：

1、内置多種通訊協議：Haiwell PLC各種型号的主機都内置Modbus RTU/ASCII協議、自由通訊協議以及海爲(wéi / wèi)公司的HaiwellBus高速通訊協議；

2、通訊端口可擴展：Haiwell PLC各種型号的主機均自帶2個通訊口（一(yī / yì ／yí)個爲(wéi / wèi)RS-232，另一(yī / yì ／yí)個爲(wéi / wèi)RS-485），用通訊擴展模塊可擴展至5個通訊口，每個通訊端口均可用于用于編程和(hé / huò)聯網，通訊端口相互獨立，均可作爲(wéi / wèi)主站也可作産從站；

3、極爲(wéi / wèi)便利的通訊指令系統：使您無論使用何種通訊協議都隻需一(yī / yì ／yí)條通訊指令便可完成複雜的通訊功能，編程簡單而程序簡潔，無須再爲(wéi / wèi)通訊端口沖突、發送接收控制、通訊中斷處理等問題煩惱，可以在程序中混合使用各種協議輕松完成您所需的各種數據交換；

二、西門子變頻器通訊協議介紹

西門子變頻器采用西門子的USS通訊協議，根據西門子變頻器說明書與通訊有關的主要(yào / yāo)參數如下：

P0003：=3用戶訪問級（專家級）

P0700：=5 選擇命令源（通過COM 鏈路的USS 設置）

P1000：=5 頻率設定值的選擇（通過 COM 鏈路的USS 設定）

P2009：=1 USS 規格化，使能規格化如果P2009 設置爲(wéi / wèi)1，數值是以絕對十進制數的形式發送，即4000（十進制）（=0FA0hex）等于40.00Hz。

P2010：=6 USS 波特率（9600 波特）

P2011：=1 USS 地(dì / de)址，爲(wéi / wèi)變頻器指定一(yī / yì ／yí)個唯一(yī / yì ／yí)的串行通訊地(dì / de)址。

P2012：=2 USS 協議的PZD (過程數據)長度

P2013：=127 USS 協議的PKW 長度，可變長度

通訊報文的結構

每條報文都是以字符STX（=02hex）開始，接着是長度的說明（LGE）和(hé / huò)地(dì / de)址字節（ADR）。然後是采用的數據字符。報文以數據塊的檢驗符（BCC）結束。

STX LGE ADR 1 2 … ……. N BCC

|<采用的數據字符>|

西門子的詳細USS通訊協議請參考西門子變頻器手冊。

三、海爲(wéi / wèi)PLC與西門子變頻器通訊程序

因爲(wéi / wèi)西門子變頻器采用西門子專用的USS通訊協議，所以海爲(wéi / wèi)PLC采用COMM自由通訊協議與其通訊。

例子完成3項操作命令，變頻器地(dì / de)址設爲(wéi / wèi)1，通訊格式9600，8，E，1

1、停止運行：

根據西門子變頻器說明書，停止運行命令爲(wéi / wèi)：02 06 01 04 7A 00 00 7B，共8字節，該命令返回8字節。

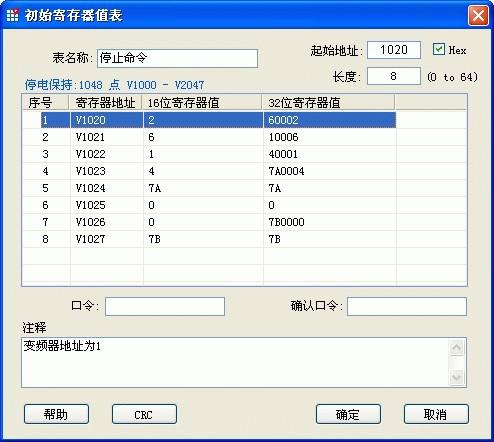

命令串放在初始寄存器值表“停止命令”中（V1020-V1027，見下圖），采用COMM.LB指令隻發送低字節方式發送數據。

2、改變頻率命令：

根據西門子變頻器說明書，改變頻率命令爲(wéi / wèi)：02 06 01 04 7F xx xx MM，共8字節，該命令返回8字節。因爲(wéi / wèi)頻率是需要(yào / yāo)動态改變，所以BBC碼MM由程序運算獲得放在V1007中。

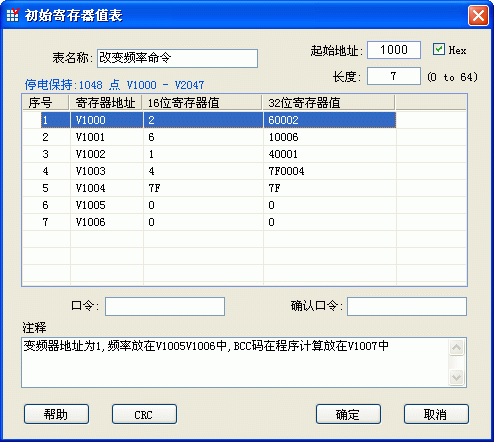

命令串放在初始寄存器值表“改變頻率命令”中（V1000-V1006，見下圖），采用COMM.LB指令隻發送低字節方式發送數據。

3、讀運行頻率：

根據西門子變頻器說明書，輸出頻率參數爲(wéi / wèi)r0024（變頻器實際的輸出頻率），讀運行頻率命令爲(wéi / wèi)：02 0A 01 10 18 00 00 00 00 00 00 01，共12字節，該命令返回16字節。

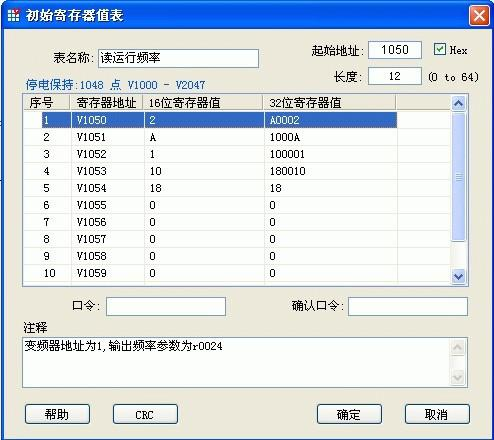

命令串放在初始寄存器值表“讀運行頻率”中（V1050-V1061，見下圖），采用COMM.LB指令隻發送低字節方式發送數據。

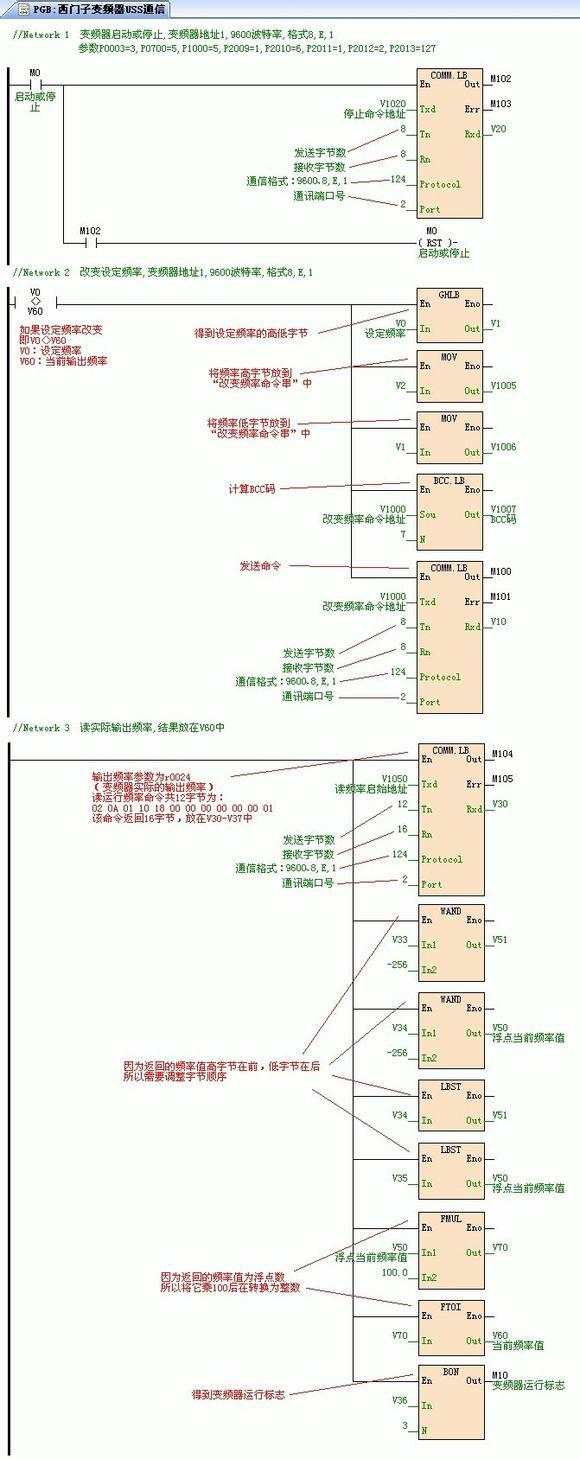

程序圖如下：
