全自動洗衣機的原理:
全自動洗衣機的洗衣桶（外桶）和(hé / huò)脫水桶（内桶）是同一(yī / yì ／yí)中心安放的。外桶固定，作盛水用；内桶可以旋轉，做脫水（甩幹）用。内桶的周圍有很多小孔，使内桶和(hé / huò)外桶的水流相通。洗衣機的進水和(hé / huò)排水分别由進水電磁閥和(hé / huò)排水電磁閥來執行。進水時，通過控制系統将進水電磁閥打開，經進水管将水注入到外桶。排水時，通過控制系統将排水電子閥打開，将水由外桶排到機外。洗滌正轉、反轉由洗滌電動機驅動波盤的正、反轉來實現，此時脫水桶并不旋轉。脫水時，控制系統将離合器合上，由洗滌電動機帶動内桶正轉進行甩幹。高、低水位控制開關分别用來檢測高、低水位。啓動按鈕用來啓動洗衣機工作，停止按鈕用來實現手動停止進水、排水、脫水及報警。排水按鈕則用來實現手動排水。
控制要(yào / yāo)求:

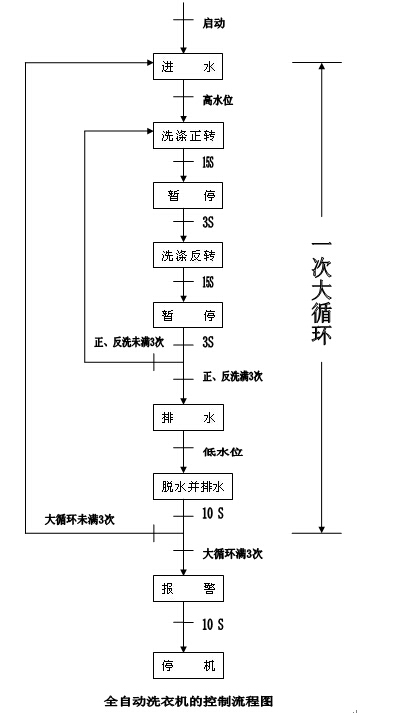

該全自動洗衣機的可以用下圖所示流程圖來表示。
按下啓動按鈕後，洗衣機開始進水。水滿時（即水位到達高水位，高水位開關由OFF變爲(wéi / wèi)ON），PLC停止進水，并開始洗滌正轉，正轉洗滌15S後暫停，暫停3S後開始洗滌反轉。反洗15S後暫停。暫停3S後，若正、反洗未滿3次，則返回從正洗開始的動作；若正、反洗滿3次，則開始排水。水位信号下降到低水位時（低水位開關由ON變爲(wéi / wèi)OFF）,開始脫水并繼續排水。脫水10S即完成一(yī / yì ／yí)次從進水到脫水的大循環過程。若未完成3次大循環，則進行洗完報警。報警10S後結束全部過程，自動停機。
此外，還要(yào / yāo)求可以按排水按鈕以實現手動排水；按停止按鈕以實現手動停止進水、排水、脫水及報警。

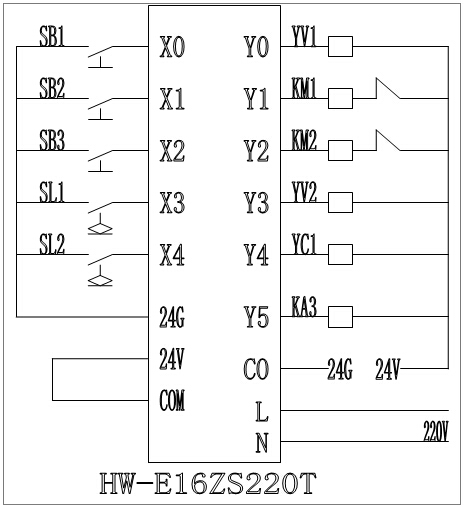

2、通道分配及I/O分配圖
PLC選用海爲(wéi / wèi)HW-E16ZS220T
1）I/O通道分配
輸入信号：啓動按鈕SB1 X0
停止按鈕SB2 X1
排水按鈕SB3 X2
高水位開關SL1 X3
低水位開關SL2 X4
輸出信号：進水電磁閥YV1 Y0
電動機正轉接觸器KM1 Y1
電動機反轉接觸器KM2 Y2
排水電磁閥YV2 Y3
脫水電磁離合器YC1 Y4
報警蜂鳴器KA3 Y5

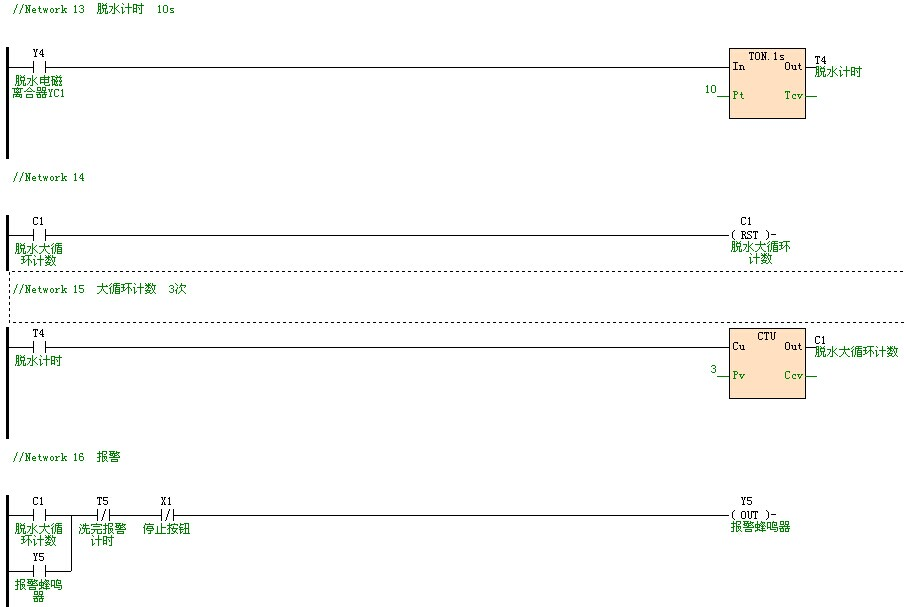

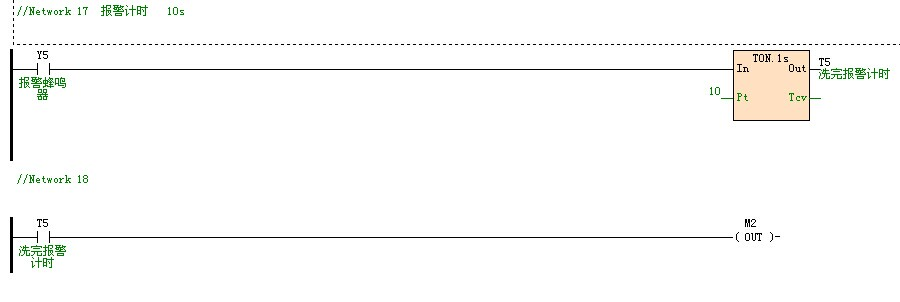

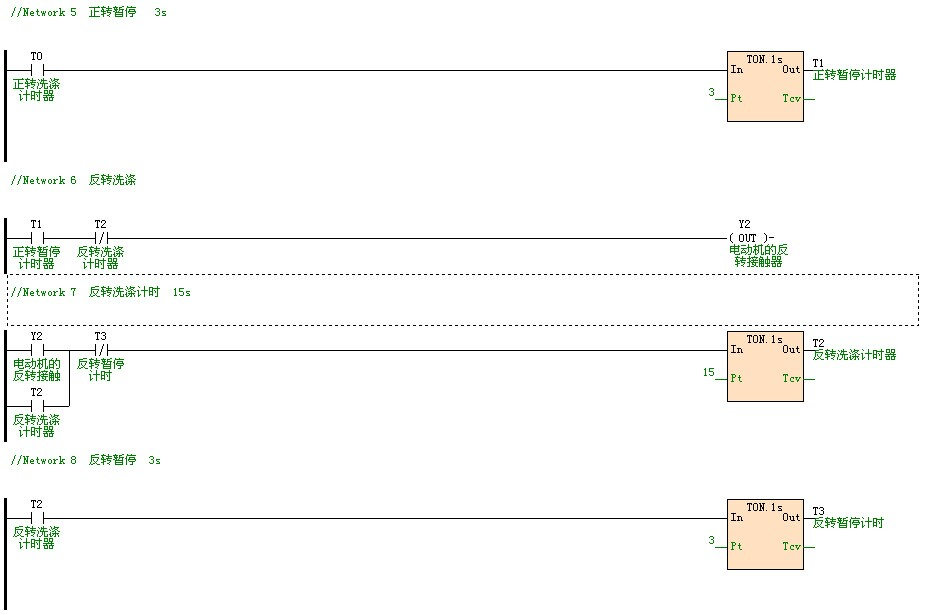

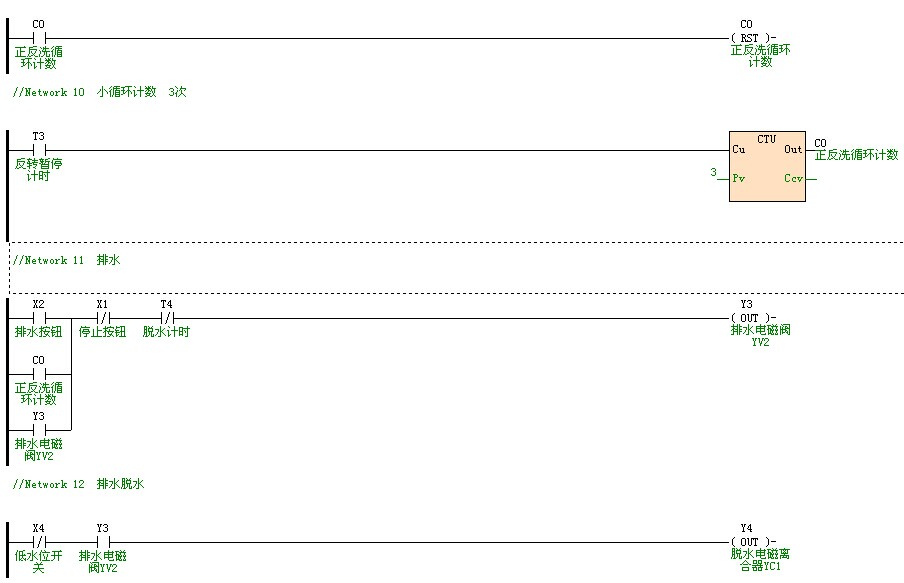

PLC程序截圖:
