作者：海爲(wéi / wèi)用戶 隋工
試用設備名稱：LMTPUR-300熱膠型材覆膜機
試用機型：HW-S20ZA220T
一(yī / yì ／yí)．覆膜工藝過程：
爲(wéi / wèi)了(le／liǎo)實現塑料及鋁合金門窗的彩色化，目前有幾種工藝和(hé / huò)方法，噴漆、熱轉印、彩色通體、彩色共擠、所有這些工藝和(hé / huò)方法都無法滿足門窗的耐候性、門窗彩色個性化的要(yào / yāo)求，覆膜工藝就是将一(yī / yì ／yí)種具有極高耐候性又滿足個性化顔色的膜通過本機器加上高效耐候性粘合劑，覆到PVC或鋁型材表面上，經過一(yī / yì ／yí)定時間的固化，便可送到下一(yī / yì ／yí)工序加工。
二．控制要(yào / yāo)求
1．型材輸送速度在0~25米/分鍾可調，輸送方向可前進或後退（正反轉向）
2．對PVC型材或鋁合金型材覆膜前進行預加熱，彩色膜刮膠後進行預加熱，以便更好的粘結，溫度在0~120℃之間可調，溫度精度±5％即可。
3．對型材表面毛刷滾動除塵
4．采用氣動隔膜泵往儲存箱加親和(hé / huò)液，儲存箱裏設上下限檢測，以便自動保持一(yī / yì ／yí)定的液位
5．控制輸出兩路開關量給德國諾信膠機啓動信号和(hé / huò)出膠信号，開機時先膠機啓動，延時出膠，停機正好相反。

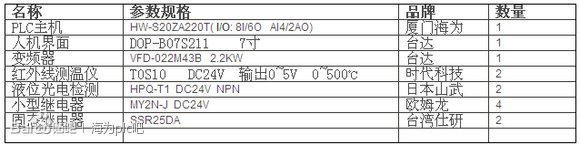

三．硬件配置

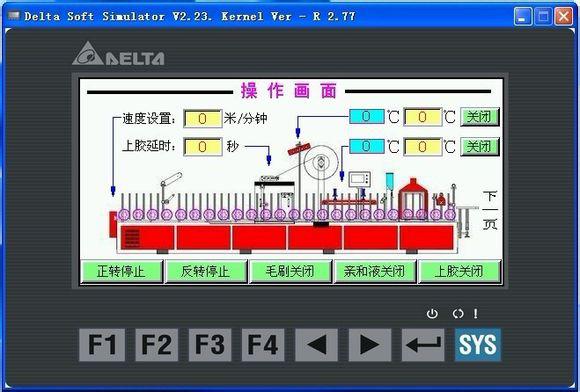

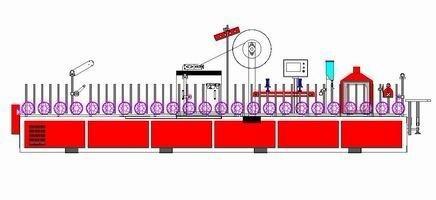

四．電氣部分控制及部分畫面
所有動作、溫度設定、速度給定都在觸摸屏上

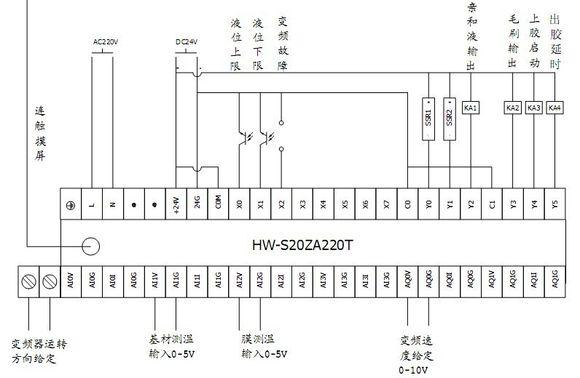

五．PLC外部接線圖

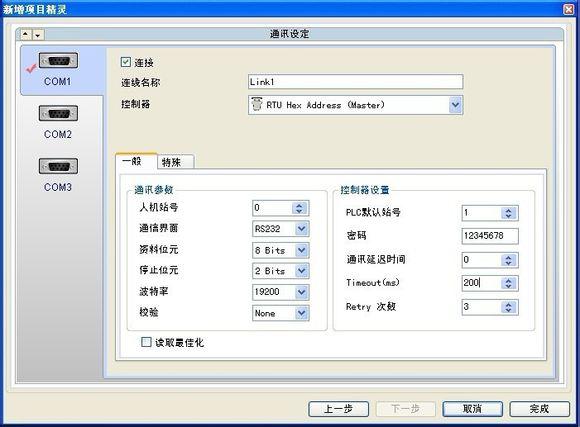

觸摸屏通訊設定：
按鈕爲(wéi / wèi)交替型

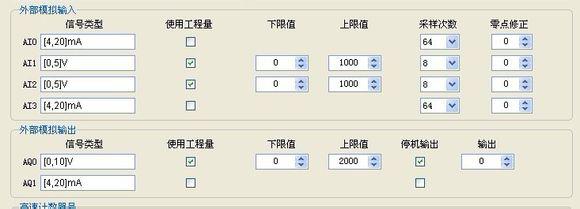

設置PLC模拟量輸入信号類型：
說明：
1此設備控制簡單，溫度精度不高，因爲(wéi / wèi)加熱罩在設備上是開放裸露安裝，控制采用海爲(wéi / wèi)PLC的FTC模糊溫度控制指令經過系統運算調節Y0/Y1輸出的占空比達到加熱目的即可，型材速度是機械設計變比已考慮，隻要(yào / yāo)變頻器頻率到50Hz時就是每分鍾25米，所以不必再程序中去計算了(le／liǎo)，隻要(yào / yāo)屏上設定25米就對應50Hz，親和(hé / huò)液自動循環開啓後控制氣泵電磁閥開關，液位低于下限時氣泵工作，到達上限時停止。上膠啓動後汽缸推動塗膠臂卡緊PVC膜延時一(yī / yì ／yí)定的時間後開始出膠均勻的塗在PVC膜上，停機時先停止出膠，待膠管裏剩餘膠水流完後塗膠擺臂延時一(yī / yì ／yí)定時間退回原位。
如果變頻器出現故障後全部控制複位停止輸出。同時在屏上方滾動出現報警信息。以便告知操作者。當兩路溫度超過報警值後出現屏上方滾動提示，加熱停止輸出，但變頻輸送不停機，以防考壞膠輪表面。
2 該設備輸入點用了(le／liǎo)3個 X0`````````液位上限
X1`````````液位下限
X2`````````變頻故障
輸出點用了(le／liǎo)6個 Y0`````````基材加熱輸出
Y1`````````PVC膜加熱輸出
Y2`````````親和(hé / huò)液輸出
Y3`````````毛刷輸出
Y4`````````上膠啓動
Y5`````````出膠延時
還有變頻電機的正轉和(hé / huò)反轉沒有輸出點隻能用通訊控制，頻率采用模拟量給定。
3 設備通電後調試運行正常。
