作者：浙江 何工
軸承是當代機械設備中一(yī / yì ／yí)種重要(yào / yāo)零部件。它的主要(yào / yāo)功能是支撐機械旋轉體，降低其運動過程中的摩擦系數，并保證其回轉精度。
軸承生産一(yī / yì ／yí)般需要(yào / yāo)經過原料、車削成内套、外套、珠粒毛坯、熱處理、削成成品料（磨削工藝有内圓磨、外圓磨、無心磨）、組裝成品等過程，具體工藝流程可以參考下圖：

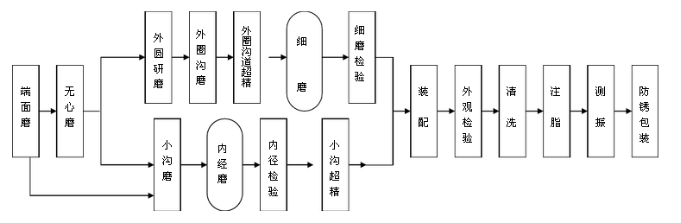

圖1 軸承工藝流程圖
軸承生産需要(yào / yāo)經過多道工序，在每到工序之間間隔較長，生産線上需要(yào / yāo)進行軸承的搬運。傳統的搬運時通過人工來實現，不僅效率低，而且人工成本巨大。下圖爲(wéi / wèi)現場軸承搬運線：

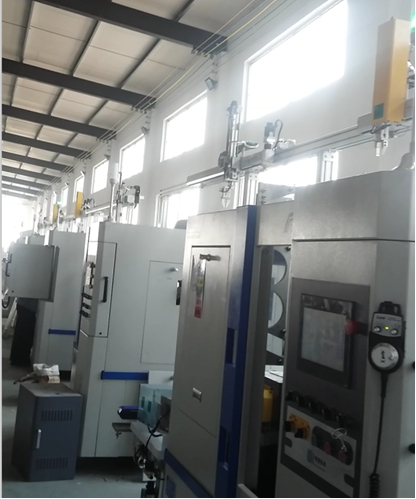

圖2 軸承搬運線
現根據客戶要(yào / yāo)求，對現場生産工藝進行自動化機械手搬運，采用三菱伺服系統MR-JE-40A、PLC選擇海爲(wéi / wèi)H32S0T主機，該主機支持4路200K高速脈沖輸入，4路200K高速脈沖輸出，支持絕對定位、相對定位、原點回歸、電氣原點定義等，滿足現場控制三軸搬運線的需要(yào / yāo)。CPU自帶兩個通訊口，且可以擴展7個模塊。滿足客戶要(yào / yāo)求和(hé / huò)系統選型。

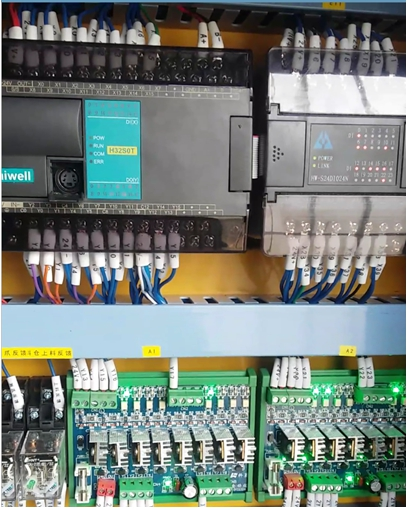

圖3 海爲(wéi / wèi)H32S0T主機與擴展模塊

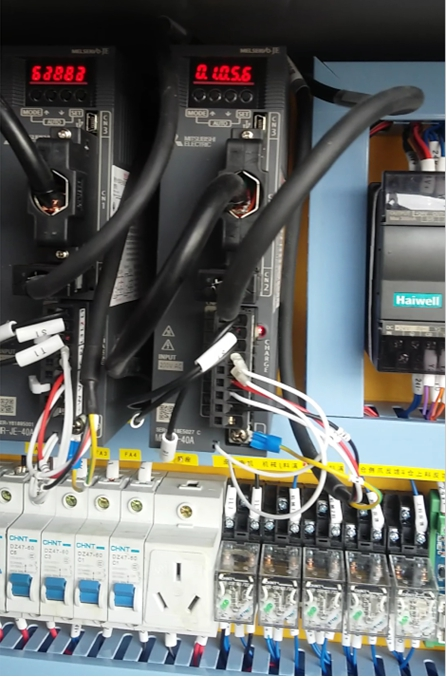

圖4 海爲(wéi / wèi)H32S0T主機與三菱伺服
組态畫面設計。組态畫面分爲(wéi / wèi)自動畫面、手動畫面、伺服設定、參數設定、IO監控和(hé / huò)報警畫面。分别用來監控和(hé / huò)控制現場料倉是否準備好、機械手氣缸到位判斷、X、Y、Z軸的極限位置監控、退磁信号的反饋、清洗、吹幹等工序控制監控。畫面如下：

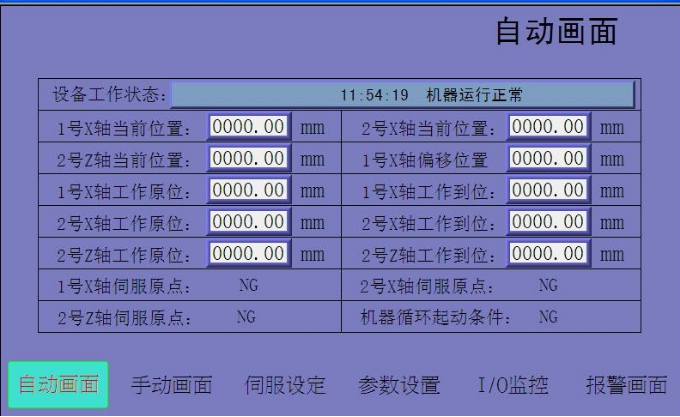

圖5 自動畫面

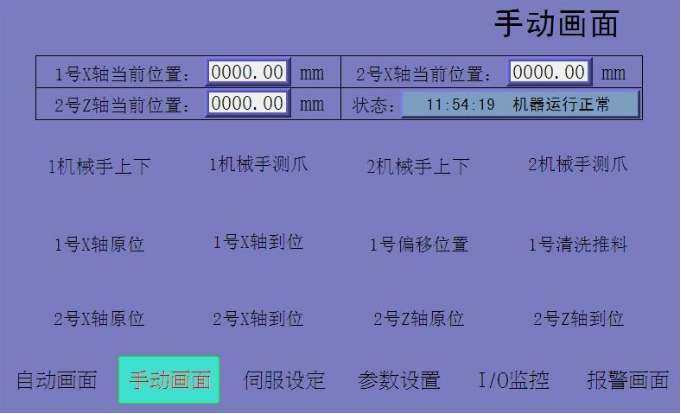

圖6 手動畫面

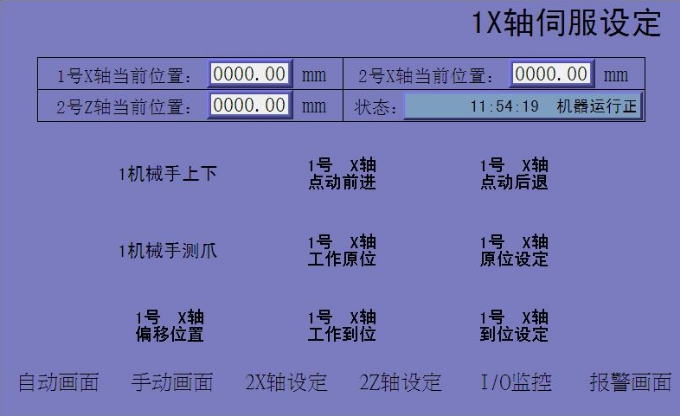

圖7 伺服參數設定
PLC程序設計。海爲(wéi / wèi)主程序可以分塊，方便的把程序設計的3軸原點回歸、3軸定位程序、伺服參數設置、自動控制程序、手動控制和(hé / huò)報警程序進行分塊來寫。程序閱讀方便，節省調試時間。
圖8 主程序分塊設計
工藝需要(yào / yāo)，需要(yào / yāo)對現場的伺服進行點動控制，采用海爲(wéi / wèi)PLSR指令來實現。該指令帶加減速時間，伺服啓停平穩。

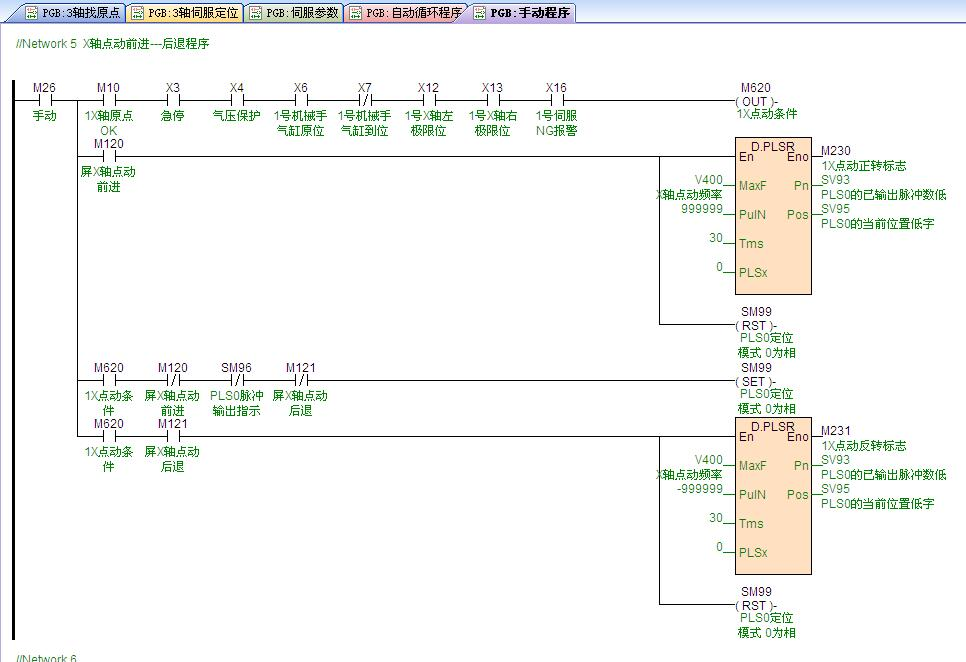

圖9 伺服點動程序設計
原點回歸設計。海爲(wéi / wèi)原點回歸ZRN指令，使用方便。可實現回電氣原點、機械原點和(hé / huò)通過外部近點信号回機械原點。設定好原點回歸頻率和(hé / huò)近點頻率跟脈沖通道後，執行時，會以近點頻率作爲(wéi / wèi)初始頻率，加速至原點回歸頻率開始移動，接近原點時減速至近點頻率。該指令的使用軟件在線幫助寫的很清楚，一(yī / yì ／yí)看即清晰明了(le／liǎo)。

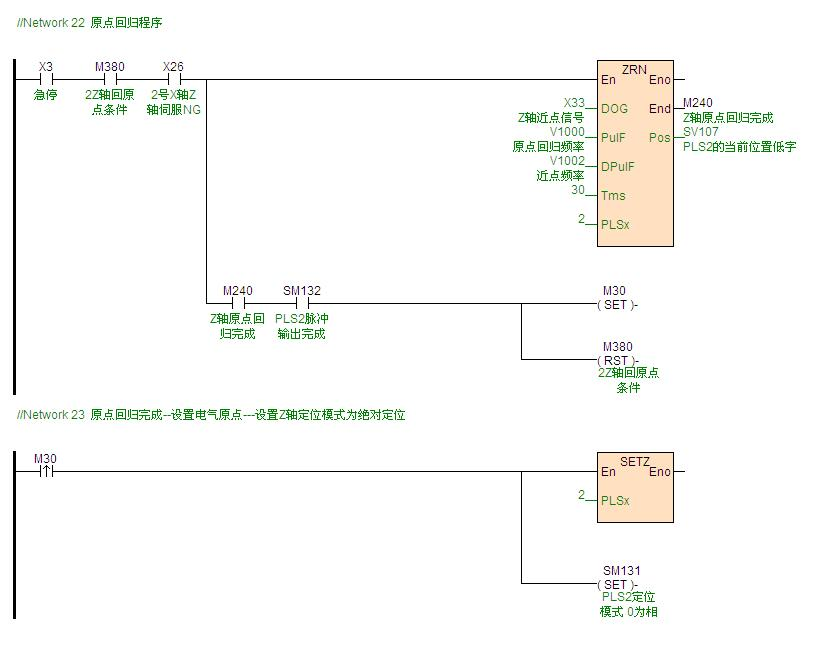

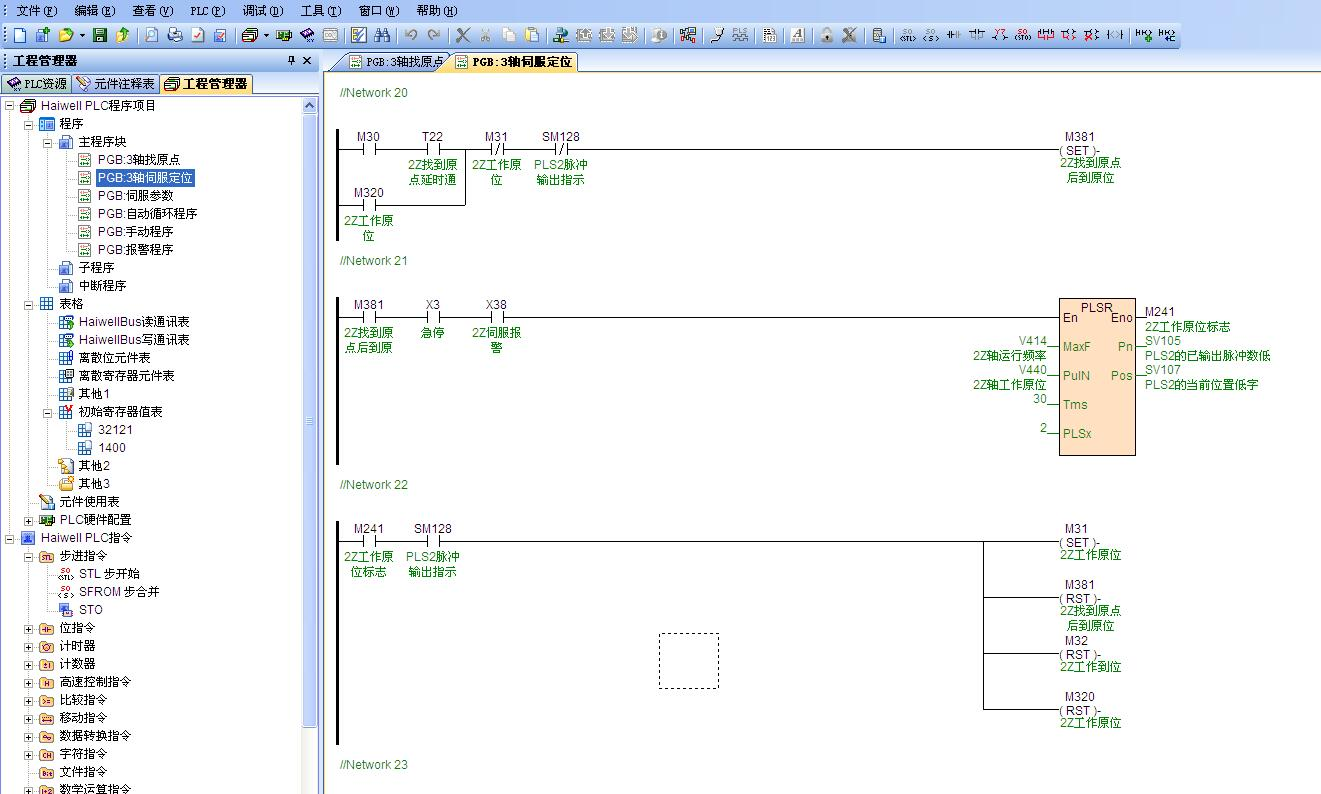

圖10 伺服回原點與設置定位模塊程序
附視頻觀看地(dì / de)址：http://v.youku.com/v_show/id_XMTU1ODkwNDY2OA==.html
