C系列體驗文章—海爲(wéi / wèi)C60S2R在薄膜包裝行業上的應用

2016-12-13 09:20:45 haiwell 1349

作者：廣東王工

一(yī / yì ／yí)、應用背景

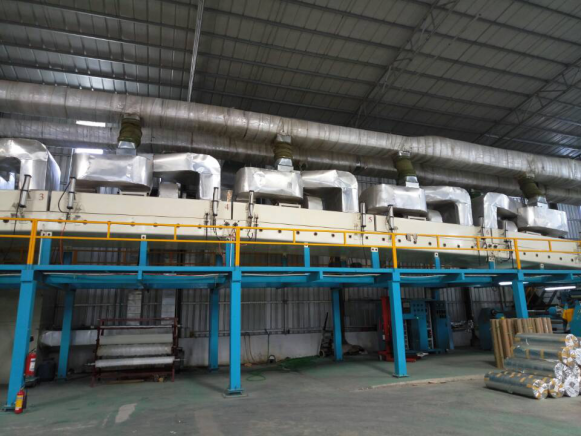

薄膜及包裝行業，複合塗布，二電機或三電機同步，及風機加熱控制。

二、應用需求

運用PLC的ModBus的通訊功能，控制變頻器的運行頻率，使用邏輯控制及順控程序來簡化現場的控制線路。

三、解決方案

1、傳統塗布機控制，使用繼電器回路控制，線路複雜，不利于維修；

2、溫度使用溫度控制器來控制，線路複雜，容易壞；

3、變頻器的主從控制，使用比例同步控制器來控制，設定不方便，使用電位器控制，存在模拟信号漂移，控制不穩定。

4、使用海爲(wéi / wèi)C60S2R的PLC，使用邏輯及順控制程序，達到簡化外部線路，維修方便，線路簡潔美觀。

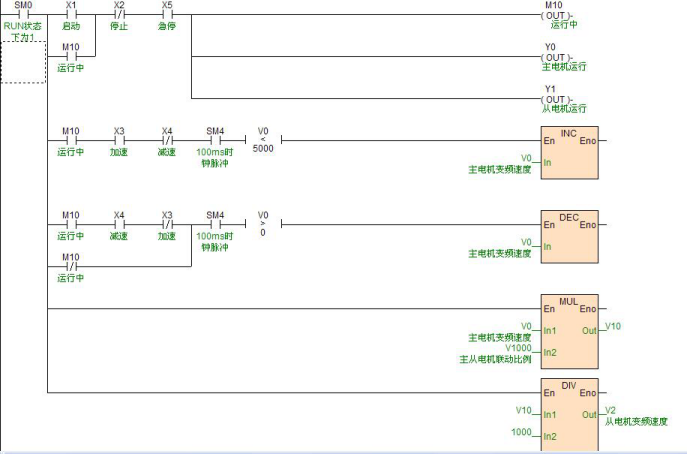

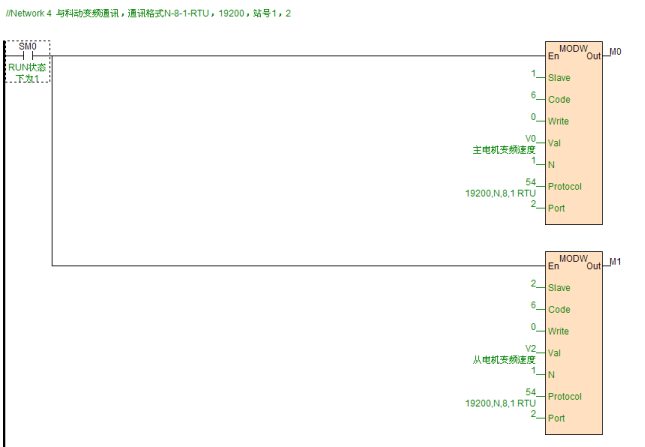

5、通過PLC内部的數學運算模型，進行雙電機或三電機變頻器運行比例控制計算，到達準确的變頻器運行速度，然後通過PLC内置（節省硬件成本）的485通訊口，使用ModBus便利通訊指令，簡單的幾條命令，就可以控制幾台至幾十台變頻器控制，還可以進行其它智能控制器的通訊（比如溫度模塊）；

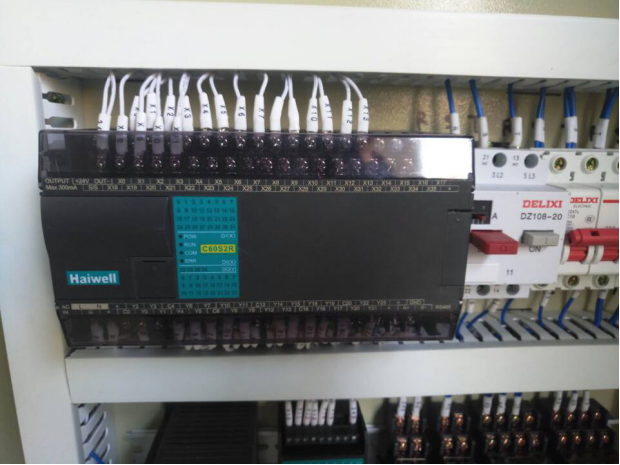

四、硬件配置

T系列體驗文章—海爲(wéi / wèi)T60S2R在薄膜包裝行業上的應用1.png
