膠帶分切台适用于大批量生産的雙面膠、工業膠帶、電工膠帶，美紋紙膠帶、金手指、綠 膠帶、泡棉膠帶、3M膠帶、小直徑膜類及部分無膠類材料的分切。但是由于設備是第一(yī / yì ／yí)代産品，控制方式不夠先進，切台進刀部分是由液壓控制。導緻切入的速度不可調，而且速度慢。我公司提出改進計劃。将原來的液壓進刀改爲(wéi / wèi)伺服進刀方式。
原來舊設備設備配置爲(wéi / wèi)信捷觸摸屏和(hé / huò)三菱FX1N40點可編程控制器，東元伺服一(yī / yì ／yí)台，步進驅動器一(yī / yì ／yí)台。但是現在要(yào / yāo)将之前的液壓控制部分替換爲(wéi / wèi)伺服。而且點位又要(yào / yāo)增加。所以考慮用海爲(wéi / wèi)的可編程控制器替換，這樣就能夠滿足兩台伺服和(hé / huò)一(yī / yì ／yí)台步進電機的控制要(yào / yāo)求。
二、選型及現場控制櫃圖
經過統計本次要(yào / yāo)求30數字量輸入，24數字量輸出，包含三路高速脈沖輸入的PLC,因此選用海爲(wéi / wèi)的H60S0T的高性能型主機，其産品參數如下所示：

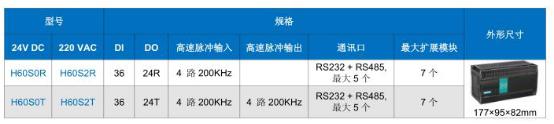

圖1 H60S0T功能參數
H60S0T具有36DI/24D0，滿足現場需求還留有餘量；主機自帶的RS232和(hé / huò)RS485通訊端口，RS485用來跟觸摸屏通訊，RS232用來監控程序；自帶的4路200K高速脈沖輸出，控制一(yī / yì ／yí)隻主軸、一(yī / yì ／yí)把切刀和(hé / huò)切入角度的步進電機，可以很好的控制切入的精度和(hé / huò)速度。下面是控制櫃的現場圖：

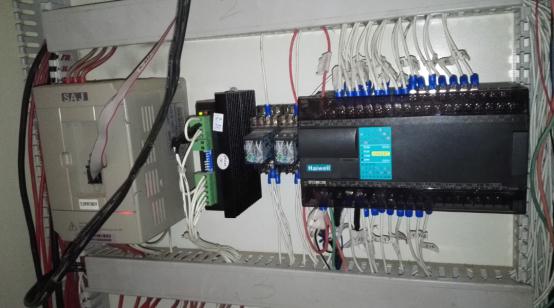

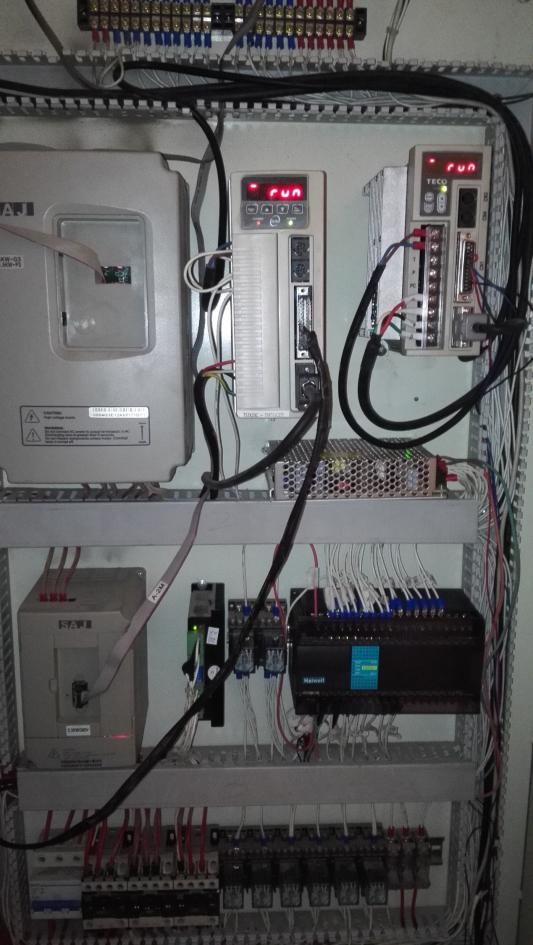

圖2 控制櫃内部圖

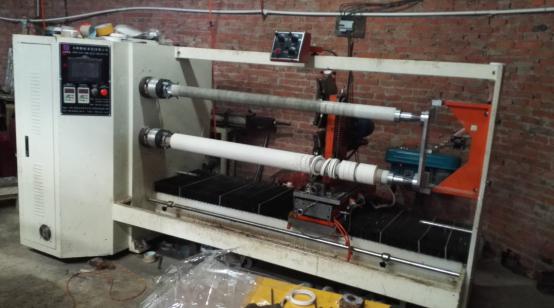

圖3 操作台
三、自動切台原理及工藝流程
分切定位：刀座移位采用伺服系統驅動，并配有高精度滾珠螺杆傳動，高精度方形直線滑軌承載刀座，左右移動平穩且速度可調，分切尺寸定位精準；進刀方式：伺服進刀，具有進刀平穩，速度可調；刀座左右移動位置進行限位，限位準确，安全可靠；限位裝置：采用光電感應限位和(hé / huò)機械限位，兩種限位同時使用對進刀限位和(hé / huò)刀座左右橫移定位準确。數據處理：觸摸屏數據輸入，在同軸上作業，可設置不同的分切規格，PLC可編程控制處理器集中央處理，自動分切；刀片規格：有多種材質的合金圓刀針對客戶的不同材料的分切，提供不同材質的圓刀，規格大小可選。進刀角度調節：有手動調節和(hé / huò)自動調節供客戶選配。
圖4 自動切台原理示意圖
四、部分程序截圖

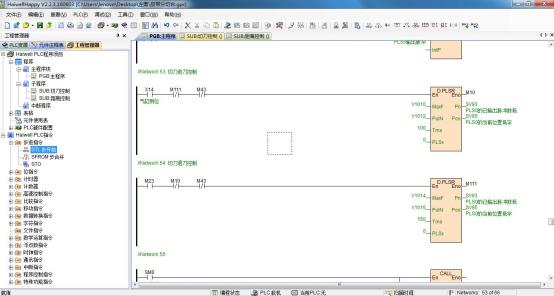

圖5 自動化切台的自動控制部分程序
圖6 自動切台手動控制的部分程序
五、心得體會
就在這一(yī / yì ／yí)刻，我感到無比的高興，那種高興比獲得海爲(wéi / wèi)PLC試用更爲(wéi / wèi)高興，大家想知道是什麽原因吧。因爲(wéi / wèi)申請PLC試用的時候我創業才不久，就在一(yī / yì ／yí)周前，我接到了(le／liǎo)一(yī / yì ／yí)個設備改造的單子，當時隻是想把事情做好，和(hé / huò)客戶談價格的時候就沒有怎麽在乎所以價格談得比較低。結果一(yī / yì ／yí)做下來從頭到尾花了(le／liǎo)半個月的時間，原因是對設備工藝流程不是很熟悉。但是在海爲(wéi / wèi)的技術人員的幫助下，我把這次設備改造完美的完成了(le／liǎo)，獲得了(le／liǎo)客戶的認可。這一(yī / yì ／yí)點我覺得我很有成就感也非常高興，雖然項目不大，但是讓我又學會了(le／liǎo)很多東西。
工作也是一(yī / yì ／yí)個不斷完善的過程，在剛開始我對海爲(wéi / wèi)的PLC的指令應用不是很熟悉，遇到不懂得就咨詢海爲(wéi / wèi)的技術人員，我覺得海爲(wéi / wèi)的技術支持是很不錯的。每次都能很完美的解答我所咨詢的問題，值得表揚！本次項目改造所用到的是主要(yào / yāo)是兩台東元伺服驅動器和(hé / huò)一(yī / yì ／yí)台步進電機。伺服驅動器控制主軸和(hé / huò)進刀的距離，步進電機控制切刀切入的角度。用戶要(yào / yāo)求将原來的設備液壓部分用伺服替換掉，程序重新編寫，并具有實時顯示當前伺服行走的位置。這些功能在最後都在海爲(wéi / wèi)的技術指導下順利的解決。
最後，感謝廈門海爲(wéi / wèi)科技有限公司提供的PLC試用産品，也感謝海爲(wéi / wèi)的所用幫助過我的技術員。說多了(le／liǎo)都是空的，我将在以後的設備改造過程中多用海爲(wéi / wèi)的産品。
