作者：保定 李工
一(yī / yì ／yí)、項目背景
一(yī / yì ／yí)種高速卧式膠管針織機的結構設計。針織機由編結機構、給紗機構和(hé / huò)傳動機構等組成。編結機構采用舌針通過無沉降片多三角系統進行工作；給紗機構采用消極式給紗方式，紗線張力控制在0.05—0.10N；傳動機構大多采用機械式，隻在局部采用氣動、液動和(hé / huò)電磁傳動；報警機構配備了(le／liǎo)斷線、斷針及松線報警裝置。關鍵詞針織機，膠管，編結針織膠管的結構一(yī / yì ／yí)般由内膠層、針織增強層以及外膠層組成。針織增強層材料通常爲(wéi / wèi)棉線或其它纖維材料。針織結構的形式主要(yào / yāo)有平針織和(hé / huò)鎖針織等。由于針織膠管的結構特點是由針織線沿着與管軸成一(yī / yì ／yí)定角度交織在内管坯上，其交織點比較稀疏，因此管體顯得輕便柔軟，彎曲性能好，而且容易制成變徑膠管。目前，針織膠管在汽車工業中得到了(le／liǎo)廣泛應用，如汽車的水箱彎管、暖風管等都已采用了(le／liǎo)針織膠管。
二、項目現狀及需達到的功能要(yào / yāo)求介紹
1.高速卧式針織機的電氣控制如下：
(1) 啓動、停止控制；
(2) 轉速升/降控制；
(3) 機殼打開保護控制；
(4) 針織機斷線報警控制；
(5) 針織機亂線、停車控制；
(6) 針織機變頻器報警控制；
(7) 點動控制；
(8) 刹車控制。
2.電氣控制
每次正常操作前，應首先确認針織機開門保護裝置、亂線報警裝置及斷線報警裝置的功能正常。
（1）上電狀态
針織機上電後處于以下狀态：
變頻器冷卻風扇啓動，電氣元件櫃冷卻風扇啓動；
停止指示燈亮（紅色）
（2）啓動操作
首先設置一(yī / yì ／yí)定的轉速，再按下“啓動按鈕”，停止指示燈滅，啓動指示燈亮，針織機按照速度設定值運行。
注意：啓動時，針織機轉速設定值不能大于50r.p.n
（3）停止操作
正常運行時，按下“停止按鈕”，啓動指示燈滅，停止指示燈亮，變頻器停止輸出，同時，電氣制動啓動，針織機停止轉動。
（4）點動操作
爲(wéi / wèi)了(le／liǎo)方便換線人員換線操作，在針織機操作面闆和(hé / huò)觸屏上設置了(le／liǎo)“點動按鈕”。在關門狀态下，按住“點動按鈕”，針織機盤按一(yī / yì ／yí)定速度低速運行，以便觀察運行情況。
注意：進行點動操作前，無論艙門開合，一(yī / yì ／yí)般要(yào / yāo)将機器設定到“0-50r.p.n”轉速，并且保證對面操作人員在安全環境中。
（5）升速、降速操作
旋轉操作面闆上的“升、降速按鈕”或者點擊觸摸屏上的“升、降速”鍵，機器的轉速按照預設好的升降速速率進行變化，并由觸摸屏顯示當前的設定值，如圖2。
（6）急停操作
當針織機或生産線出現異常情況時，爲(wéi / wèi)了(le／liǎo)保證設備完好及人身安全，需要(yào / yāo)緊急停車時，按下針織機操作面闆上的“急停按鈕”。此時，設備停止運行，觸摸屏進入警示畫面，報警器報警，按一(yī / yì ／yí)下“複位按鈕”則報警聲解除。設備異常解決後松開“急停按鈕”.
（7）開門保護
啓動狀态下，針織機上的任何門扇打開一(yī / yì ／yí)定開度或者吊鈎偏離原來位置，本機PLC就會收到禁止啓動的指令，以達到保護操作人員的目的。按一(yī / yì ／yí)下“複位按鈕”則報警聲解除。門扇關閉或者吊環回到原來位置，
（8）斷線、亂線保護
運行中如果斷線、亂線，則設備停止工作。同時觸摸屏進入警示畫面，如圖6-5，報警器報警，按一(yī / yì ／yí)下“複位按鈕”則報警聲解除。
（9）變頻器故障報警
設備運行中，如果變頻器出現故障，設備則停止工作。
三、具體實現步驟

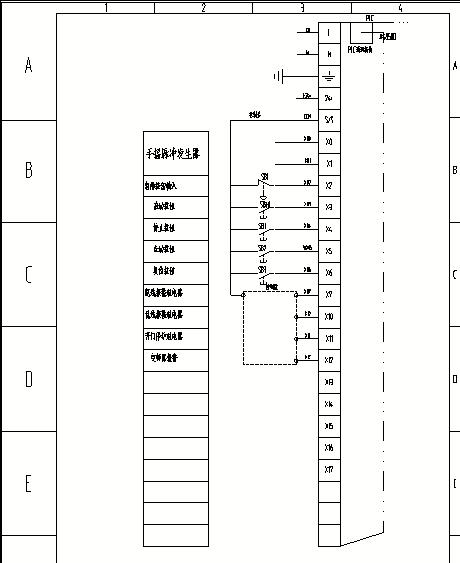

圖1 PLC輸入信号

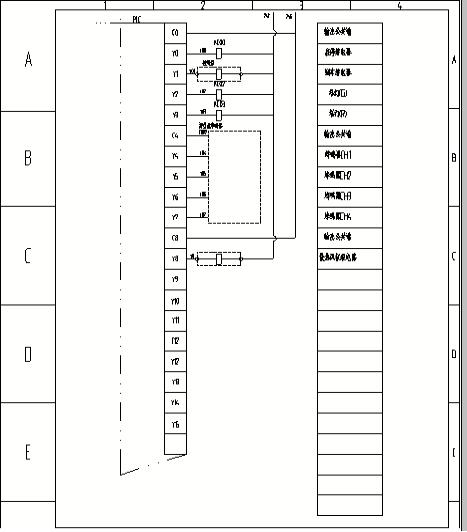

圖2 PLC輸出端
四、設備連接圖

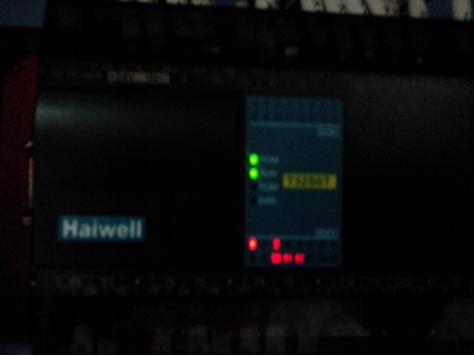

圖3 PLC運行照片

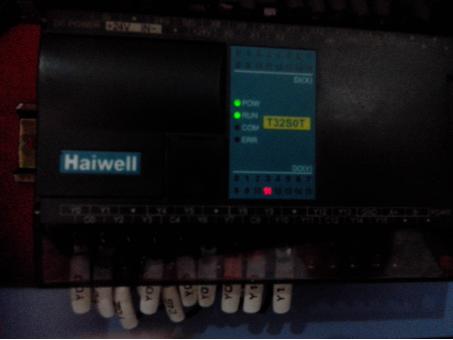

圖4 PLC輸出照片

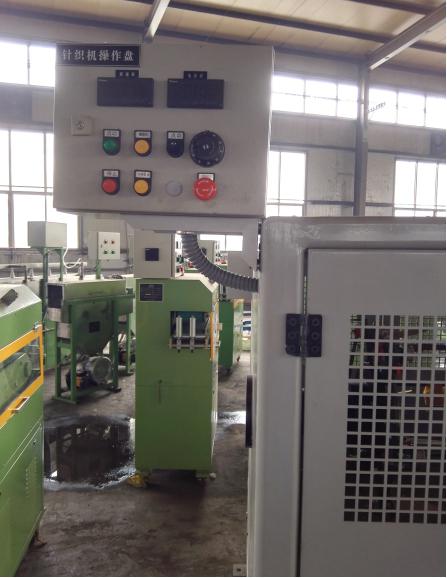

圖5 控制箱的操作面闆
五、部分程序截圖

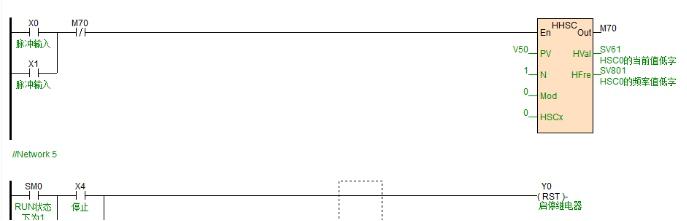

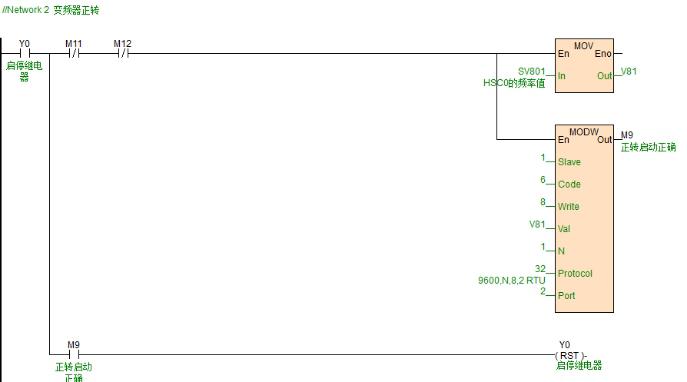

圖6通訊部分和(hé / huò)脈沖信号
六、使用心得

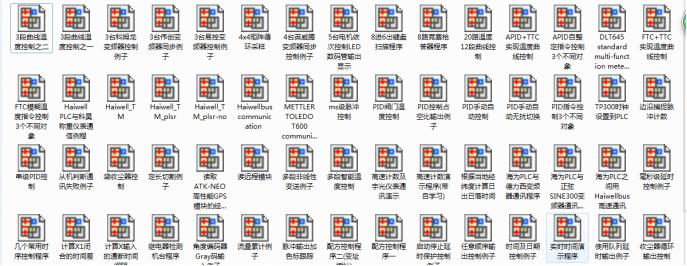

感覺海爲(wéi / wèi)的自主編程軟件比國内的其他品牌的編程軟件好用包括塊圖和(hé / huò)梯形圖，我試用的這款PLC-T32SOT十分好用，自帶RS485通信，省去了(le／liǎo)我和(hé / huò)變頻器通信的通訊擴展電路闆了(le／liǎo)，我們這款，調速是采用是脈沖調試，所以PLC和(hé / huò)變頻器之間必須采用通信，我因爲(wéi / wèi)是第一(yī / yì ／yí)次使用海爲(wéi / wèi)PLC，我對于海爲(wéi / wèi)PLC的通信不怎麽熟悉，但是海爲(wéi / wèi)的技術給我提供了(le／liǎo)Haiwell PLC示例程序：
有了(le／liǎo)這個，我很快就搞定了(le／liǎo)通信，海爲(wéi / wèi)的技術們準備的非常充分，我們廣大的用戶可以如果想通信的時候，直接拿過來用就可以了(le／liǎo)，但是我發現海爲(wéi / wèi)的PLC都是單機 ，好像沒有可以實現現場總線的PLC！
