一(yī / yì ／yí)、應用背景
直線電機的産生是用于取代旋轉步進或伺服電機+絲杆皮帶的傳動方式的，由于其直接與負載相連，省去了(le／liǎo)中間的傳動環節，具有更高的響應速度，同時，采用光栅尺等高精度的反饋元件，是高速度與高精度的完美結合。因爲(wéi / wèi)這些優點，直線電機運動控制系統正被廣泛應用于自動化領域的各種設備的升級改造，主要(yào / yāo)應用行業有激光切割、激光打标、半導體行業固晶機、邦定機、自動化流水線物料搬運、多工位協同機械手、軌道交通等。
二、應用需求
當前的應用采用三個直線電機動子在同一(yī / yì ／yí)條定子磁軌上運動，由于傳統的絲杆結構不能做得太長，因爲(wéi / wèi)較長的絲杆中間容易形變；另外，絲杆上的多個負載隻能同時往一(yī / yì ／yí)個方向運動，而采用直線電機的多動子結構，可以實現多動子間相向或相對運行，在自動化設備上有廣泛的應用需求。因此，特采用海爲(wéi / wèi)N16S2T作爲(wéi / wèi)控制上位機，配合直線電機三動子實現多工位的工件搬運以及工序作業。
三、解決方案
1.采用我司的直線電機驅動器DK05與直線電機連接；
2.海爲(wéi / wèi)N16S2T與直線電機驅動器DK05連接；
3.直線電機驅動器DK05參數調試，使直線電機能正常運行；
4.編寫PLC程序，使直線電機能在程序控制下運行；
5.完善PLC程序，使三個直線電機動子能同時在程序控制下運行；
四、硬件配置
圖 1 設備連接
圖 2 多動子直線電機
五、軟件設計

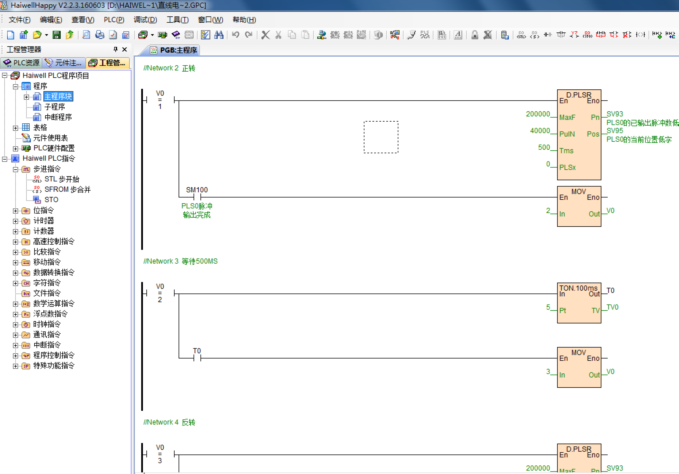

圖 3 程序截圖
六、應用總結
1.由于PLC的輸出脈沖頻率隻有200KHz， 若采用分辨率爲(wéi / wèi)1um/count的光栅尺，運行速度隻能達到200mm/s，爲(wéi / wèi)了(le／liǎo)達到更高的速度，可以在驅動器内設置一(yī / yì ／yí)定的齒輪比，比如，需要(yào / yāo)達到2000mm/s的速度，則将齒輪比修改爲(wéi / wèi)10:1；
2.由于編碼器反饋信号是差分形式的，而PLC隻能接受單端信号，因此，如果要(yào / yāo)将編碼器反饋接入PLC實時監控，必須增加一(yī / yì ／yí)個差分信号轉集電極信号模塊，再接入PLC，以便PLC能正确識别信号。
