作者：海爲(wéi / wèi)用戶 郁工
一(yī / yì ／yí)、煤氣發生爐的工作原理
煤氣發生爐工作原理是以煤爲(wéi / wèi)原料生産煤氣，供燃氣設備使用的裝置。固體原料煤從爐頂部加入，随煤氣爐的運行向下移動，在與從爐底進入的氣化劑（空氣、蒸汽）逆流相遇的同時，受爐底燃料層高溫氣體加熱，發生物理、化學反應，産生粗煤氣。此粗煤氣（即熱煤氣）經淨化冷卻系統後可直接供燃燒設備使用。也即煤在一(yī / yì ／yí)定條件下以空氣和(hé / huò)水蒸氣爲(wéi / wèi)氣化劑,充分結合産生化學反應，生成了(le／liǎo)新的可燃性氣體，它是一(yī / yì ／yí)種新型封閉、高效、節能、環保的燃燒系統，熱效率高達80%以上。煤氣發生爐按爐型結構可以分爲(wéi / wèi)單段爐和(hé / huò)雙段爐，按煤氣的使用溫度可以分爲(wéi / wèi)熱煤氣和(hé / huò)冷煤氣，現就雙段爐冷煤氣的自動監控系統進行介紹。

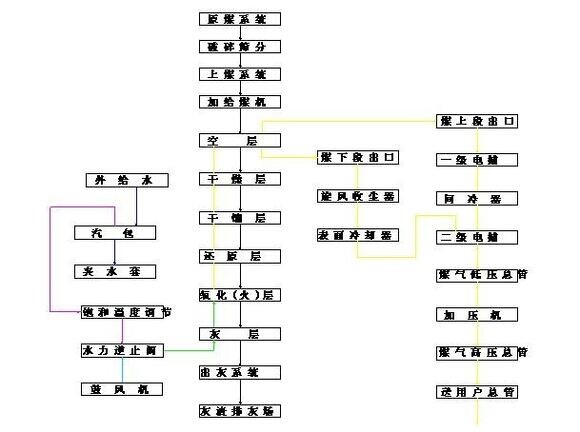

二、煤氣發生爐的工藝流程圖
三、系統概述

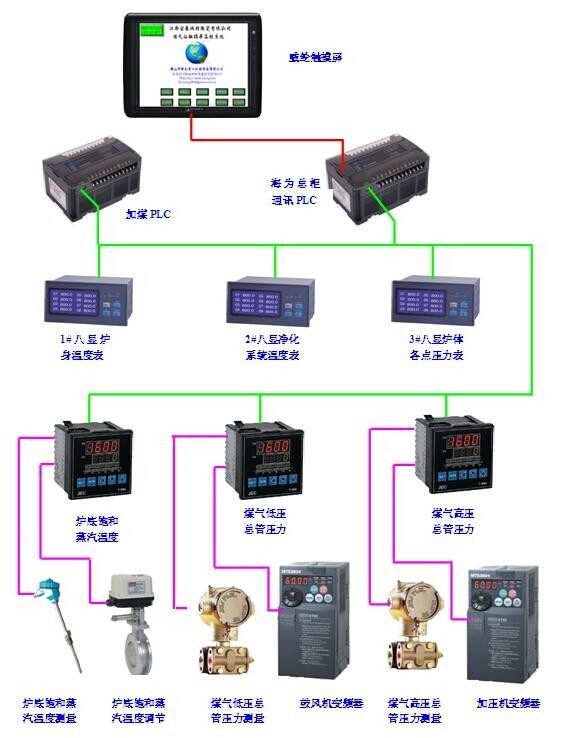

本電氣控制系統主要(yào / yāo)目的是根據雙段煤氣發生爐的工藝條件要(yào / yāo)求進行操作上的控制與聯鎖。以海爲(wéi / wèi)PLC爲(wéi / wèi)主控制器，威綸通MT8000觸摸屏爲(wéi / wèi)監控人機界面，利用海爲(wéi / wèi)PLC強大的通訊功能，以及智能儀表較強的過程控制功能和(hé / huò)較高的可靠性，利用儀表的RS485通訊進行組網控制，根據煤氣發生爐的安全可靠性要(yào / yāo)求，重要(yào / yāo)控制回路必須由現場智能儀表控制，因此，本系統主要(yào / yāo)分爲(wéi / wèi)飽和(hé / huò)蒸汽溫度控制，煤氣低壓總管壓力控制,煤氣高壓總管壓力控制，加煤機控制、出灰蘆蓖控制、以及汽包水位控制，儀表控制等, 具備鼓風機聯鎖加壓機啓動、煤氣低壓總管壓力低聯鎖加壓機運轉功能，汽包壓力高及其它報警功能。
四、低壓煤氣總管壓力控制系統
低壓煤氣總管壓力的控制主要(yào / yāo)是通過控制鼓風機的鼓風量來控制，通過安裝在煤氣低壓總管上的壓力變送器，将壓力信号傳給智能儀表，再由智能儀表經PID調節去控制鼓風機的控制變頻器，鼓風機采用變頻控制，采用一(yī / yì ／yí)開一(yī / yì ／yí)備共一(yī / yì ／yí)台變頻機組運行，可在中控櫃的觸摸屏面闆監示變頻器的運行頻率及電流。由于高壓總管壓力波動後，加壓機會自動跟蹤壓力調節，使得低壓總管壓力也會随其波動，然後鼓風機再跟綜變化，此控制過程鼓風機的反應比較滞後，當高壓總管壓力波動後，須等加壓機調節後，鼓風機才跟随調節，因此，在低壓總管壓力調節控制回路中應加入前饋控制環節，也就是将高壓總管壓力信号的波動作爲(wéi / wèi)前饋信号引入到低壓總管壓力的調節回路之中，這樣就避免了(le／liǎo)系統調節時壓力波動比較大的缺點。
五、煤氣高壓總管壓力控制系統
高壓煤氣總管壓力的控制主要(yào / yāo)是通過控加壓風機的送風量來控制，通過安裝在煤氣高壓總管上的壓力變送器，将壓力信号傳給智能儀表，再由智能儀表經PID調節去控制加壓風機的控制變頻器，加壓機采用變頻控制，共兩台變頻機組運行。可在中控櫃的觸摸屏面闆監示變頻器的運行頻率及電流,加壓風機變頻器的運行頻率由煤氣高壓總管壓力數顯表進行控制。開機時需确保鼓風機變頻器已經運轉，且煤氣低壓總管壓力大于100Pa後，方能開始啓動操作加壓機，否則因聯鎖關系加壓機不能起動。（注：加壓機正常運轉後，若鼓風機變頻器停止或低壓總管煤氣壓力低于100Pa，加壓機也會自動停止）。
六、加煤機控制
加煤機下料系統采用雙通道液壓閥下料，分爲(wéi / wèi)左右上閥和(hé / huò)左右下閥，加煤時可以采用手動及自動方式進行。自動方式時由海爲(wéi / wèi)PLC進行程序控制，由煤氣出口溫控表進行控制啓動加煤,也可由加煤機操作箱面闆上的手動啓動加煤旋鈕進行啓動加煤。并可在後台觸摸屏監示到各個閥門的動作狀态及加煤次數，加煤次數可在觸摸屏上進行手動複位。手動方式時：将控制方式切換到手動控制，然後利用面闆上的上（下）閥打開或關閉按鈕對上下閥進行打開或關閉，手動控制時上下閥不受程序及時間約束，由操作員根據需要(yào / yāo)進行控制(注：手動時各通道上下閥也同時互鎖，不能同時打開上下閥)。自動方式時：将控制方式切換到自動控制，當PLC接收到由溫控表加煤指令（或面闆上的手動加煤指令）時，溫控表的加煤指令是由上段出口溫度表進行控制，加煤啓動溫度爲(wéi / wèi)溫控表内的第一(yī / yì ／yí)段報警AL1值确定（具體設置參見溫控表說明書），當前溫度達到AL1的設置值時，AL1指示燈亮，并給加煤PLC發出加煤指令。PLC按照下閥打開→→下閥關閉→→上閥打開→→上閥關閉的順序輪流進行加煤，根據需要(yào / yāo)可以調整下閥打開時間及上閥打開時間，并通過調整加煤計數器的下煤次數來控制加煤量的大小。根據工藝條件要(yào / yāo)求，需要(yào / yāo)再次加煤時，再按“加煤啓動”按鈕或等待下次加煤指令的到來，加煤機再次自動循環工作。最終加煤完成時須确保灰鬥内儲存有煤粉，有利于閥門的密封。
七、出灰機控制系統
本出灰控制系統工作原理是，由爐蓖對側的兩台液壓缸合力來推動整個爐蓖的運轉，控制也分爲(wéi / wèi)手動和(hé / huò)自動兩種控制方式，手動方式時，液壓油泵由油泵開關控制，啓動油泵後，可利用點動前進及點動後退按鈕進行控制油缸的進退（注：手動方式時油缸前進和(hé / huò)後退按鈕無效，而在自動方式時，點動前進與點動後退按鈕無效，而油缸前進與後退按鈕在自動方式時有效）。自動方式時，由次計數器、次間隔時間繼電器，回間隔時間繼電器進行控制。
八、汽包液位控制系統
本汽包液位控制系統由總櫃内的海爲(wéi / wèi)PLC來完成加水的邏輯控制，分爲(wéi / wèi)上水套汽包，下水套汽包，旋風汽包液位控制。供水系統統一(yī / yì ／yí)由兩台軟水泵進行供水，再由各台汽包的電磁閥控制是否加水或停水，隻要(yào / yāo)其中有一(yī / yì ／yí)台汽包需要(yào / yāo)加水，軟水泵就不會停運。控制模式可在中控櫃上的自動/手動旋鈕進行控制，軟水泵選擇可在中控櫃上的1#/2#軟水泵選擇旋鈕進行控制。汽包自動加水模式：各台汽包均具備水位自動加水功能，由汽包液位數顯儀表根據設定的上下限水位（上限AL1，下限AL2）控制電磁閥和(hé / huò)泵進行加水。當達到設定的上限水位時停止電磁閥和(hé / huò)泵加水，當水位下降到下限水位時自動啓動電磁閥和(hé / huò)泵加水。當電磁閥發生故障時，由旁路手動球閥進行加水，水位可根據玻璃管液位計的高度進行控制。控制加水時，泵先啓動，延時1秒鍾後，電磁閥打開，确保汽包内的壓力蒸汽不串到水管内，停止加水時，順序剛好相反，電磁閥先關閉，延時2秒鍾後，泵停。此過程由中控PLC自動完成。而汽包壓力通過汽包壓力電接點壓力表進行報警，當汽包壓力高于設定的壓力時，報警器報警。
九、儀表控制系統
1、爐底飽和(hé / huò)蒸汽溫度爲(wéi / wèi)一(yī / yì ／yí)個點，用來控制爐底飽和(hé / huò)蒸汽溫度，通過設定表上的溫度，由智能溫控表控制調節閥自動對爐底的飽和(hé / huò)蒸汽溫度進行PID控制,達到自動控制的要(yào / yāo)求。
2、低壓煤氣總管壓力爲(wéi / wèi)一(yī / yì ／yí)個點，通過壓力變送器測量壓力送給低壓煤氣總管壓力表，通過設定表上的壓力，由智能表控制鼓風機的頻率的大小來控制鼓風機的轉速，從而達到控制爐氣出口壓力的大小（詳見鼓風機操作部份）。
3、高壓煤氣總管壓力爲(wéi / wèi)一(yī / yì ／yí)個點，通過壓力變送器測量壓力送給高壓煤氣總管壓力表，通過設定表上的壓力，由智能表控制加壓風機的頻率的大小來控制加壓風機的轉速，從而達到控制送用戶總管壓力的大小（詳見加壓風機操作部份）。
4、上段煤氣出口溫度爲(wéi / wèi)一(yī / yì ／yí)個點，爲(wéi / wèi)單顯表，通過設定報警值1（AL1）的值來控制加煤機的啓動。
5、各汽包液位顯示采用磁翻闆液位變送器采集信号，上傳到各個汽包液位表進行液位顯示和(hé / huò)控制，通過設定表的上下限報警值（AL1和(hé / huò)AL2）來控制水泵的啓停，從而達到控制水位的目的。
6、還有其它點爲(wéi / wèi)空氣總管壓力、上下段煤氣出口壓力、爐底飽和(hé / huò)蒸汽壓力、下段出口溫度、送用戶煤氣總管溫度、間冷出口溫度爲(wéi / wèi)單顯指示作用，爐身四周測溫、電捕絕緣箱溫度爲(wéi / wèi)巡檢表，不參與系統的控制目的。
十、觸摸屏後台操作系統
觸摸屏後台操作系統主要(yào / yāo)完成工藝參數的監示和(hé / huò)管理，分爲(wéi / wèi)系統監示、發生爐體、加煤監示、給水控制、報表數據、淨化系統、報警查詢、趨勢查詢、事件報警、工藝原理共十個畫面。分别說明如下：

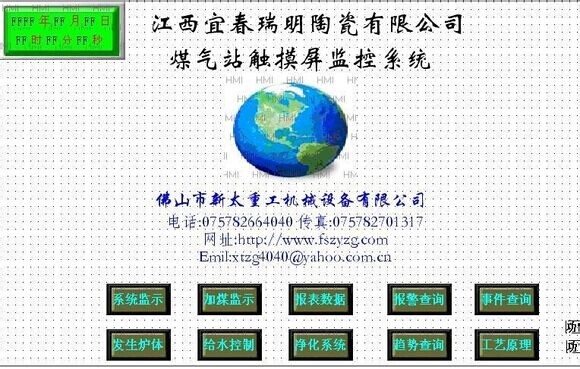

1、初始畫面：進入各畫面的導航面面圖，畫面如下：
此畫面的左上角有當前日期與時間顯示，直接用手觸控時間欄，即可調出時間校準畫面，可對當前時間進行校準；

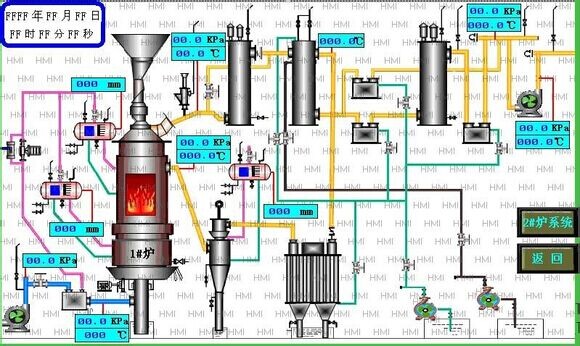

2、系統監示：形象顯示了(le／liǎo)工藝系統的工藝各測量點的參數。畫面如下:
此畫面共分爲(wéi / wèi)1#爐系統和(hé / huò)2#爐系統，分别監示1#爐和(hé / huò)2#爐的全局系統。其中鼓風機及加壓機，空氣總管、低壓煤氣總管、高壓煤氣總管爲(wéi / wèi)公共部份。

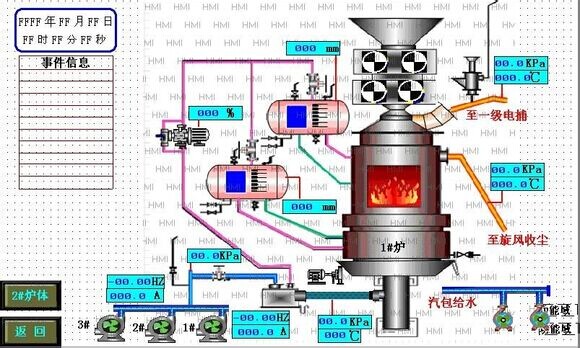

3、發生爐體畫面：此畫面局部将整個爐座的工藝參數顯示出來。分爲(wéi / wèi)1#和(hé / huò)2#爐體部份。畫面如下：

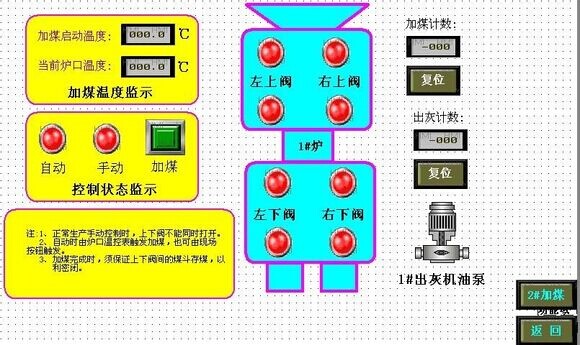

4、加煤監示：監控加煤機的動作狀态，畫面如下：
此畫面也分爲(wéi / wèi)1#爐加煤和(hé / huò)2#爐加煤系統，分别監示加煤系統的狀态，并可以畫面上進行加煤觸控，當觸控加煤方型按鈕時便可給加煤機發出加煤指令，并在右側顯示加煤計數及出灰計數，并具複位功能。

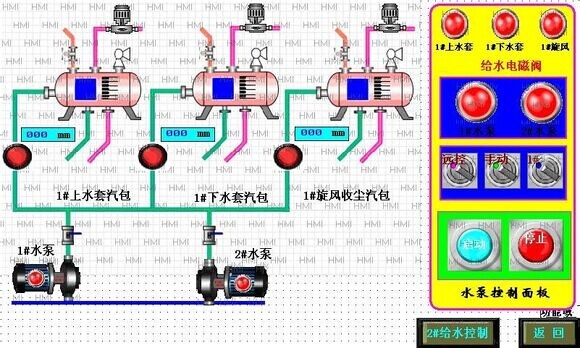

5、給水控制畫面：分爲(wéi / wèi)1#和(hé / huò)2#給水控制畫面，監示各汽包的給水狀态，并可在觸摸屏上進行手動控制各給水電磁閥動作。畫面如下：

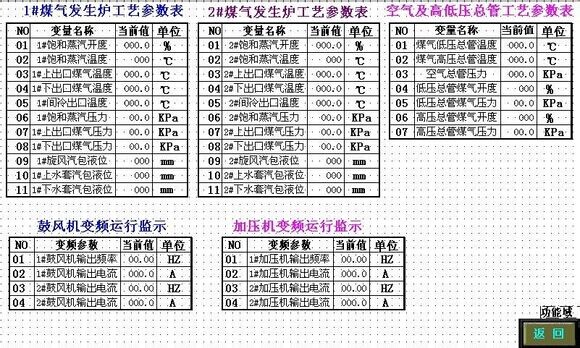

6、報表數據：以報表的形式将工藝各參數表列出來。畫面如下：
7、淨化系統畫面：此畫面對淨化系統進行監示，并可監示加壓機及鼓風機變頻器的運行狀态，畫面如下：

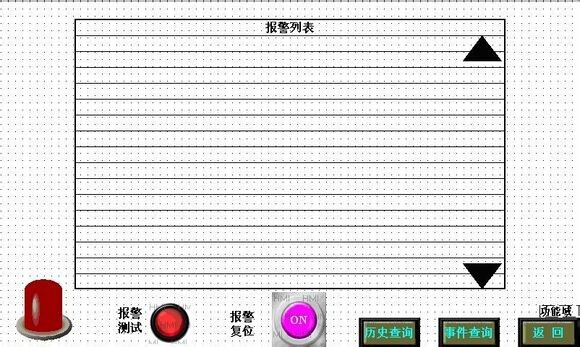

8、報警查詢畫面：此畫面對當前的故障報警進行顯示，當出現故障報警時，并在報警列表框内顯示報警信息，可根據信息處理相應的故障，可在畫面上進行報警測試和(hé / huò)複位，若要(yào / yāo)查詢曆史報警信息，點擊“曆史查詢”，調出曆史查詢畫面，便可查詢曆史信息，畫面如下：

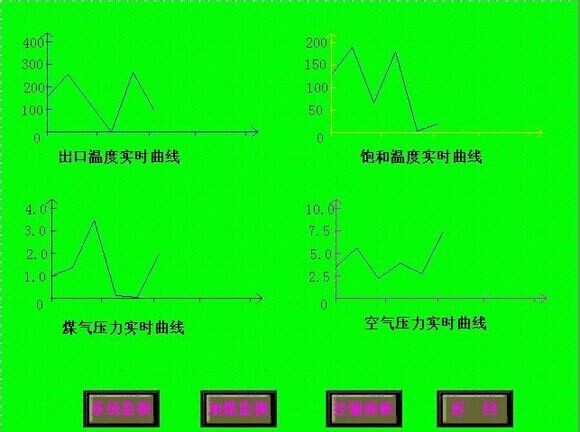

9、趨勢查詢畫面：此畫面可以查詢出爐氣上出口溫度及爐底飽和(hé / huò)溫度的實時趨勢，要(yào / yāo)查詢曆史時間趨勢，點擊時間趨勢圖便可查詢，畫面如下：

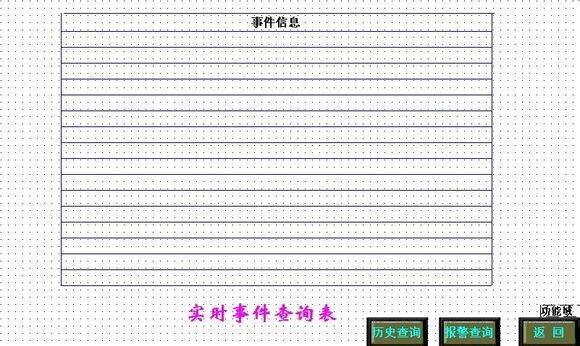

10、事件查詢畫面：此畫面可查詢當前實時事件信息的查詢，要(yào / yāo)查詢曆史事件信息，點擊“曆史查詢”，調出曆史查詢畫面，便可查詢曆史信息，畫面如下：

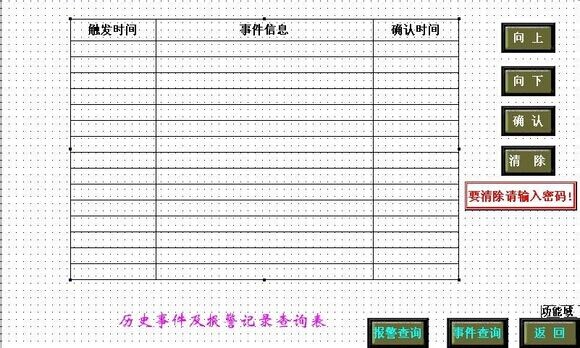

11、曆史事件畫面：此畫面對曆史事件及報警信息進行保存，可保存500條信息容量，畫面如下：

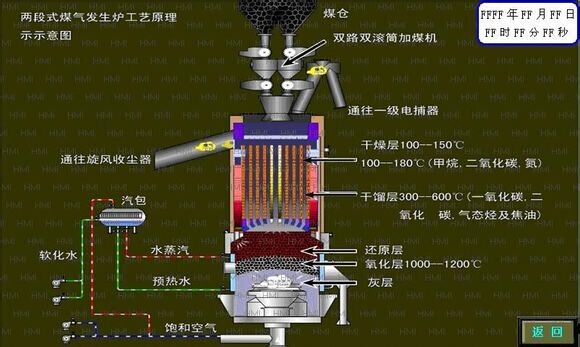

12、工藝原理：形象體象雙段煤氣發生爐工藝系原理。畫面如下：
